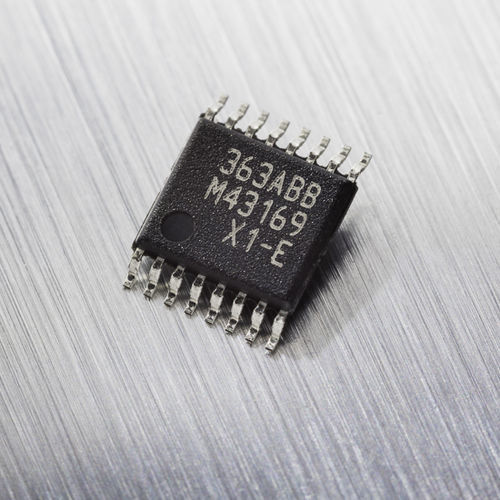

Sensor de posición lineal MLX90363

angularrotativosin conexión mecánica

El MLX90363 es un CI de sensor magnético monolítico que incorpora la tecnología Triaxis® Hall. Características principales Magnetómetro Triaxis® (Bx, By, Bz) Procesamiento de señales en chip para una detección de posición robusta Interfaz serie de alta velocidad (compatible con SPI - dúplex completo) Descripción del producto El MLX90363 es el IC de sensor de posición Triaxis® gen II½. Gracias a un IMC en su superficie, el dispositivo monolítico detecta, sin contacto, los 3 componentes espaciales (es decir, Bx, By y Bz) de la densidad de flujo magnético aplicada. Este principio de detección único aplicado a un sensor de posición se traduce en una impresionante robustez de la señal de posición por encima de las tolerancias mecánicas (entrehierro, fuera del eje). La rotación de este componente horizontal se detecta en un amplio rango (hasta 360º) y es procesada por el DSP integrado en el chip para, en última instancia, informar de la posición angular absoluta del imán del extremo del eje. De forma alternativa, mediante la medición individual de los componentes horizontal y vertical, el MLX90363 puede utilizarse como sensor de posición de carrera lineal (desplazamiento), sensor de posición rotativa absoluta con un imán de eje pasante y también en aplicaciones de "joystick" 3D. Diseñado para emparejarse con un microcontrolador estándar (host), el MLX90363 se basa en la comunicación de salida SPI. El MLX90363 ofrece la máxima flexibilidad para el desarrollo de aplicaciones. La gama de aplicaciones de detección de posición es ilimitada y sólo está limitada por la imaginación del diseñador. se pueden realizar implementaciones en 3D, rotativas, lineales o incluso en modo mixto mediante software integrado en el microcontrolador del cliente.
