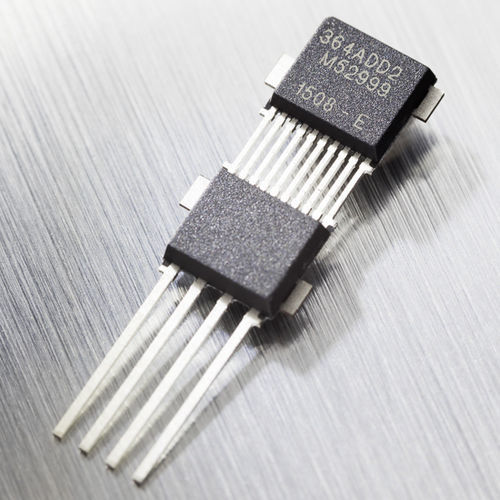

Sensor de posición lineal MLX90364

angularrotativosin conexión mecánica

El conjunto de sensores de posición Triaxis® MLX90364 es un sensor de posición lineal y angular de alta precisión que elimina la necesidad de incluir una placa de circuito impreso en los módulos de detección. Características principales Sensor IC de posición lineal y rotativa absoluta Robusto encapsulado de doble molde (DMP-4) con hasta cuatro condensadores de desacoplamiento (ESD/EMC) Integración fiable de módulos NoPCB Descripción del producto El CI Triaxis® MLX90364 se basa en un Dual Mold Package (DMP) que integra el CI de sensor de posición Triaxis® MLX90365 junto con los componentes discretos de desacoplamiento necesarios para cumplir los exigentes requisitos ESD y EMC de automoción, así como la robustez mecánica para los entornos más exigentes. El MLX90364 incorpora todas las características y funciones del MLX90365, como la capacidad de detección de posición lineal y giratoria, salida analógica y PWM, ASIL-B. Una vez encapsulado, este DMP puede soldarse directamente a un conector resistente o a una terminación y, a continuación, encapsularse o sobremoldearse. El DMP simplemente hace que la placa de circuito impreso convencional sea redundante, manteniendo intactas todas las características y ventajas de la tecnología de detección sin contacto Triaxis®. Más información sobre la tecnología Triaxis®. Características y ventajas Sensor IC de posición rotativa y lineal absoluta Robusto encapsulado de doble molde (DMP-4) con hasta cuatro condensadores de desacoplamiento (ESD/EMC) Integración fiable de módulos NoPCB Tecnología Triaxis® Hall Diseño magnético sencillo y robusto Característica de transferencia programable (multipunto - lineal a trozos) Modo de salida seleccionable: analógico (ratiométrico) y modulación por ancho de pulsos (PWM) resolución angular de 12 bits precisión térmica de 10 bits Diagnóstico de abierto/cortocircuito Diagnóstico a bordo
