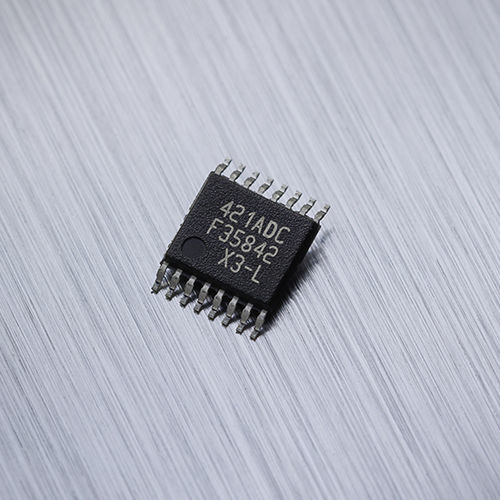

Sensor de posición rotativo MLX90421

linealsin contactomagnético

El MLX90421 es un sensor magnético de posición adecuado para aplicaciones de automoción exigentes pero de bajo coste. Admite movimientos giratorios o lineales del imán, con salida analógica o PWM. Características principales Modos de salida admitidos: analógico (ratiométrico) o PWM (modulación por ancho de impulsos) ISO 26262 ASIL-B SEooC (Elemento de seguridad fuera de contexto) Rango de medición programable Descripción del producto El MLX90421 es un sensor magnético de posición diseñado para su uso en aplicaciones de automoción sensibles a los costes, como actuadores de la cadena cinemática, posicionamiento de pedales, indicadores de nivel de combustible y sistemas de transmisión, aunque también es adecuado para implementaciones industriales. Los dispositivos MLX9042x ofrecen prestaciones superiores en cuanto a seguridad funcional, valores máximos absolutos (AMR) y compatibilidad electromagnética (EMC). También admiten temperaturas de funcionamiento de hasta 160 °C. El MLX90421 es compatible pin a pin con las generaciones anteriores de CI de sensores de posición Triaxis®. El MLX90421 es un CI de sensor de posición magnético monolítico. Consta de un extremo frontal magnético Triaxis® Hall, un acondicionador de señal analógica a digital, un DSP para el procesamiento avanzado de señales y un controlador de etapa de salida programable. El MLX90421 es sensible a los tres componentes de la densidad de flujo magnético aplicados a los CI (es decir, Bx, By y Bz). La programación del sensor determina qué ejes se utilizan para calcular una rotación o una posición lineal. Esto permite al MLX90421, con el diseño magnético correcto, calcular la posición absoluta de cualquier imán en movimiento (por ejemplo, posición rotativa de 0 a 360 Grados).
