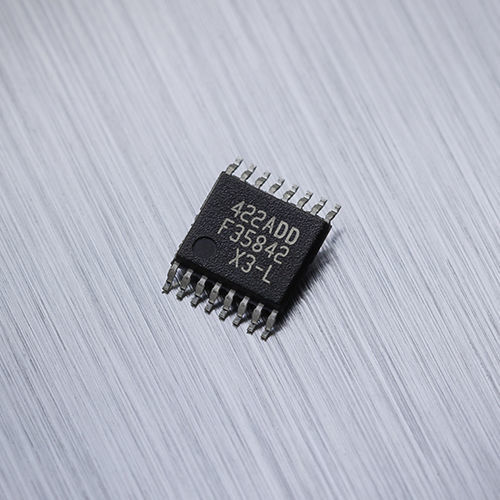

Sensor de posición rotativo MLX90422

linealsin contactomagnético

El MLX90422 es un sensor magnético de posición adecuado para aplicaciones de automoción exigentes pero de bajo coste. Admite movimientos giratorios o lineales del imán, con salida SENT. Características principales Salida SENT (SAE J2716 APR2016) ISO 26262 ASIL-B SEooC (Elemento de seguridad fuera de contexto) Rango de medición programable Descripción del producto El MLX90422 es un sensor magnético de posición diseñado para su uso en aplicaciones de automoción sensibles a los costes, como actuadores de la cadena cinemática, posicionamiento de pedales, indicadores de nivel de combustible y sistemas de transmisión, aunque también es adecuado para implementaciones industriales. Los dispositivos MLX9042x ofrecen prestaciones superiores en cuanto a seguridad funcional, valores máximos absolutos (AMR) y compatibilidad electromagnética (EMC). También admiten temperaturas de funcionamiento de hasta 160 °C. El MLX90422 es compatible pin a pin con las generaciones anteriores de CI de sensores de posición Triaxis®. El MLX90422 es un procesador magnético de posición monolítico. Consta de un frontal magnético Triaxis® Hall, un acondicionador de señal analógica a digital, un DSP para el procesamiento avanzado de señales y un controlador de etapa de salida. El MLX90422 es sensible a los tres componentes de la densidad de flujo magnético aplicados a los circuitos integrados (es decir, Bx, By y Bz). Esto permite que el MLX90422, con el circuito magnético correcto, decodifique la posición absoluta de cualquier imán móvil (por ejemplo, la posición giratoria de 0 a 360 grados). Permite el diseño de sensores de posición sin contacto que se requieren con frecuencia para aplicaciones industriales y de automoción.
