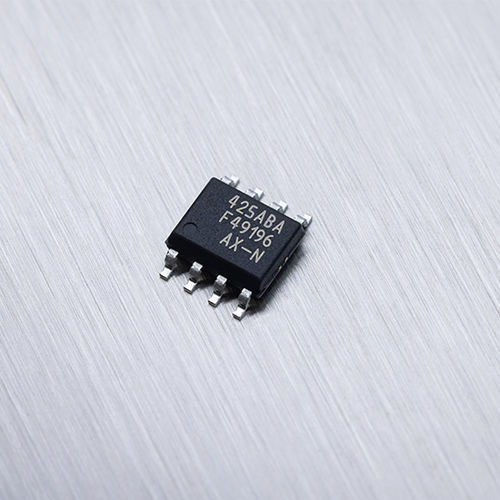

Sensor de posición rotativo MLX90425

sin contactomagnéticode modulación de ancho de impulso

El MLX90425 es un sensor magnético de posición adecuado para aplicaciones de automoción exigentes pero de bajo coste. Ofrece una inmunidad al campo parásito de hasta 5 mT y admite el movimiento giratorio de 360° del imán, con salida analógica o PWM. Características principales Modos de salida admitidos: analógico (ratiométrico) o PWM (modulación por ancho de impulsos) ISO 26262 ASIL B SEooC (Elemento de seguridad fuera de contexto) Rango de medida programable Descripción del producto El MLX90425 es un sensor magnético de posición diseñado para su uso en aplicaciones de automoción sensibles a los costes, como actuadores de la cadena cinemática, posicionamiento de pedales, indicadores de nivel de combustible y sistemas de transmisión, aunque también es adecuado para implementaciones industriales. Los dispositivos MLX9042x tienen capacidades superiores en términos de seguridad funcional, clasificación máxima absoluta (AMR) y características de conformidad electromagnética (EMC). También admiten temperaturas de funcionamiento de hasta 160 °C El MLX90425 es compatible pin a pin con las generaciones anteriores de CI de sensores de posición Triaxis El MLX90425 es un CI monolítico de sensor magnético de posición. Consta de un extremo frontal magnético Triaxis® Hall, un acondicionador de señal analógica a digital, un DSP para el procesamiento avanzado de señales y un controlador de etapa de salida programable. El MLX90425 es sensible al campo magnético diferencial en el eje Z. Esto permite al MLX90425, con el circuito magnético correcto, descodificar la posición absoluta de un imán giratorio en el eje por encima o por debajo del sensor (por ejemplo, posición giratoria de 0 a 360 grados). Permite el diseño de sensores de posición sin contacto que se requieren con frecuencia para aplicaciones industriales y de automoción.
