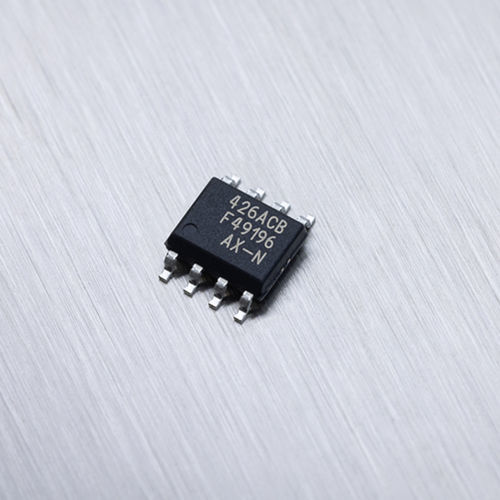

Sensor de posición rotativo MLX90426
sin contactomagnéticoen serie

sensor de posición rotativo
sensor de posición rotativo
sensor de posición rotativo
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
rotativo
Contacto / sin contacto
sin contacto
Tecnología
magnético
Señal de salida
analógico, digital, en serie
Aplicaciones
para la industria
Otras características
absoluto
Tensión de alimentación

Máx.: 37 V

Mín.: 28 V

Temperatura ambiente

Máx.: 160 °C
(320 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Descripción del producto El MLX90426 es un sensor magnético de posición diseñado para su uso en aplicaciones de automoción sensibles a los costes, como actuadores del tren de potencia, posicionamiento de pedales, indicadores de nivel de combustible y sistemas de transmisión, aunque también es adecuado para implementaciones industriales. Los dispositivos MLX9042x tienen capacidades superiores en términos de seguridad funcional, clasificación máxima absoluta (AMR) y características de conformidad electromagnética (EMC). También admiten temperaturas de funcionamiento de hasta 160 °C. El MLX90426 es compatible pin a pin con las generaciones anteriores de CI de sensores de posición Triaxis®. El MLX90426 es un CI de sensor de posición magnético monolítico. Consta de un extremo frontal magnético Triaxis® Hall, un acondicionador de señal analógica a digital, un DSP para el procesamiento avanzado de señales y un controlador de etapa de salida programable. El MLX90426 es sensible al campo magnético diferencial en el eje Z. Esto permite al MLX90426, con el circuito magnético correcto, decodificar la posición absoluta de un imán giratorio en el eje por encima o por debajo del sensor (por ejemplo, posición giratoria de 0 a 360 grados). Permite el diseño de sensores de posición sin contacto que se requieren con frecuencia para aplicaciones industriales y de automoción. El MLX90426 ofrece una inmunidad al campo parásito de hasta 5 mT y admite el movimiento giratorio de 360° con una salida SENT. Las tramas SENT se codifican según un formato A.3 (H.4) de sensor de seguridad único o A.1 (H.1) de sensor de posición del acelerador doble. El circuito entrega mensajes serie mejorados que proporcionan códigos de error y valores definidos por el usuario. La programación del sensor, tras su montaje en la aplicación, aumenta la precisión del sistema gracias a la función de linealización programable multipunto.

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Melexis

Otros productos de Melexis

Magnetic position sensor ICs
