Vidrio óptico de domo

de cuarzode germaniode zafiro

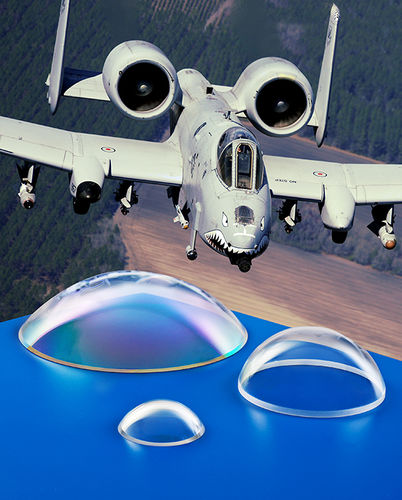

Las cúpulas ópticas de zafiro de Meller se fabrican a partir de zafiro, cuarzo, vidrio, silicio y germanio en tamaños de hasta 100 mm de diámetro con ángulos incluidos hasta 180 grados y tolerancias dimensionales de +/-10 micras. Fabricadas en un centro de mecanizado esférico de 5 ejes altamente repetible, exhiben una variación de espesor de pared de menos de 25 micrones. Con una precisión de superficie de menos de 1 franja medida a 633nm y acabados de 20-10 dígitos de rayado según la norma MIL-PRF-13830, las cúpulas ópticas de Meller son muy adecuadas para una amplia variedad de aplicaciones, incluyendo cúpulas de misiles de alta velocidad, mirillas y otros requisitos ópticos de la superficie frontal. Las cúpulas ópticas de zafiro tienen un precio según el material, el tamaño, la parte, la geometría y la cantidad. Varias configuraciones pueden ser fabricadas a la medida de los requerimientos y especificaciones del cliente Hasta 250 mm de diámetro, 180 grados incluido el ángulo de visión Otros materiales disponibles son: vidrios ópticos, sílice fundida, espinela, Alon y sulfuro de zinc Especificaciones: Materiales: Zafiro, cuarzo, vidrio, silicio, germanio Diámetro: 100mm máximo +/- .025mm Ángulo incluido: 180 grados máximo Espesor de la pared: Preferentemente 20:1 relación de aspecto entre el diámetro y el espesor. Menos de 25 micras de variación de espesor de la pared dentro de una tolerancia de espesor total de +/- .05mm. Irregularidad esférica: Menos de 2 franjas por pulgada, medida a 632 nanómetros. Acabado de la superficie: 80-50 a 20-10 por MIL-PRF-13830 dependiendo de la irregularidad de la superficie. Error de centrado: 0,012 mm máximo Bisel del borde: Según la especificación del cliente
