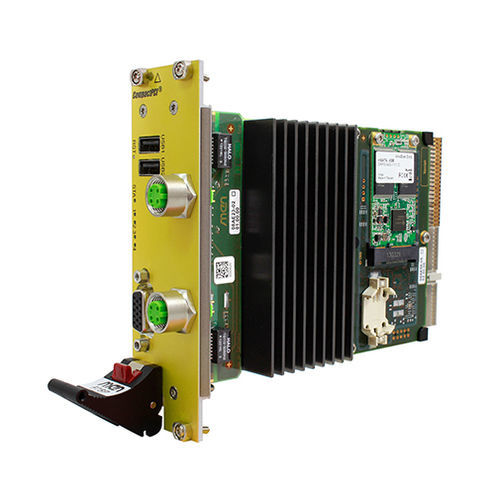

Ordenador monotarjeta PICMG F75P

Intel® Atom™ E6x0T seriesx86SATA

El F75P es un ordenador seguro COTS con seguridad funcional incorporada que reúne tres CPU en una tarjeta CompactPCI PlusIO de 3U. Ofrece un rendimiento Intel Atom E6xx ("E600") con redundancia dual extremadamente compacto, dirigido principalmente a aplicaciones ferroviarias. Dos procesadores de control (CP) independientes con memoria RAM y Flash DDR2 independientes y una estructura de supervisión proporcionan seguridad: Para SIL 3 / SIL 4: Con software redundante ejecutándose en el F75P y, por ejemplo, con las instancias de software en los dos CP comparando su salida. De este modo, la tarjeta se convierte en un subsistema a prueba de fallos, es decir, puede apagarse en caso de fallo fatal. Hasta SIL 2: Utilizando sólo uno de los dos CPs o utilizando ambos CPs independientemente para diferentes aplicaciones. De este modo, en cada CP se puede realizar una aplicación de seguridad 1oo1D hasta SIL 2. Su procesador de E/S (IOP) está construido como una clásica placa CPU CompactPCI, incluyendo RAM DDR2, E/S frontal y trasera. Los conectores frontales incluyen VGA, dos USB 2.0 y dos canales Ethernet de 100 Mbits. En la parte trasera, la placa ofrece otros cuatro USB 2.0, dos puertos Fast Ethernet, un SATA de 3 Gbit y un enlace PCI Express x1. Estas interfaces se ajustan a la configuración de pines estandarizada de CompactPCI PlusIO (PICMG 2.30). La ranura mSATA integrada permite un almacenamiento masivo robusto y escalable. El controlador de gestión inteligente de la placa del IOP registra eventos como el reinicio, la sobretensión o la subtensión en una FRAM no volátil. Los procesadores de control (CP) y de E/S (IOP) se comunican a través de enlaces internos proporcionados por una FPGA. Los CP están diseñados para ejecutar un sistema operativo determinista en tiempo real como el QNX Neutrino RTOS Safe Kernel. También es posible implementar software diverso en ambos kernels.
