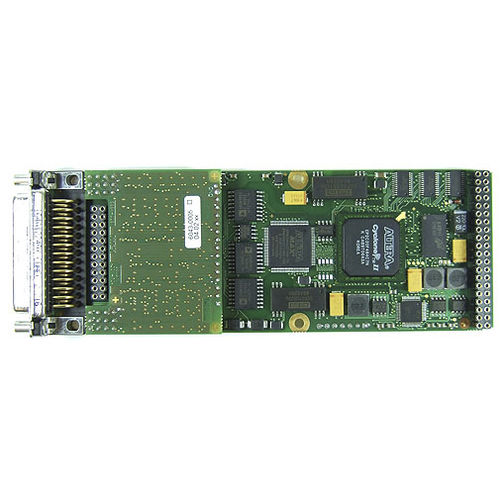

Tarjeta E/S analógica M36N

16 canalescon 8 entradas analógicascPCI

La tarjeta mezzanine M36N es un módulo M analógico de 16 bits para una amplia gama de requisitos de entrada estándar, como 16 canales de tensión o corriente de terminación única y 8 canales de tensión o corriente diferencial. Las tensiones de alimentación aisladas son generadas por un convertidor DC/DC integrado, que soporta un rango de temperatura ampliado de -40 a +85°C. Un rápido convertidor A/D y la autoincrementación del canal multiplexor hacen que el módulo M sea ideal para un muestreo rápido. El tiempo de adquisición completo de un M36N es de 130 µs para los 16 canales y la precisión es típicamente del 0,05% en todo el rango de temperaturas. El M36N dispone de un ajuste totalmente automático de cada canal y de cada rango de entrada. La FPGA implementada en el M36N controla el acondicionamiento de la señal y además ofrece espacio para ampliaciones de funciones específicas de la aplicación de la placa. El M36N está diseñado para una amplia gama de aplicaciones, por ejemplo en entornos de prueba automatizados o sistemas de control de procesos. El M36N se basa en el estándar mezzanine M-Module ANSI. Se puede utilizar como una extensión de E/S en cualquier tipo de sistema de bus, es decir, CPCI, VME o en cualquier tipo de SBC autónomo. Las tarjetas portadoras M-Module adecuadas en 3U, 6U y otros formatos están disponibles en duagon o en otros fabricantes. CARACTERÍSTICAS 8/16 entradas de corriente o tensión 16 bits de resolución 8.tiempo de adquisición de canal máx. 5 µs Precisión +/- 0,05% típ. Unipolar/bipolar seleccionable por software Muestreo y retención Autoincremento del número de canal Disparo externo
