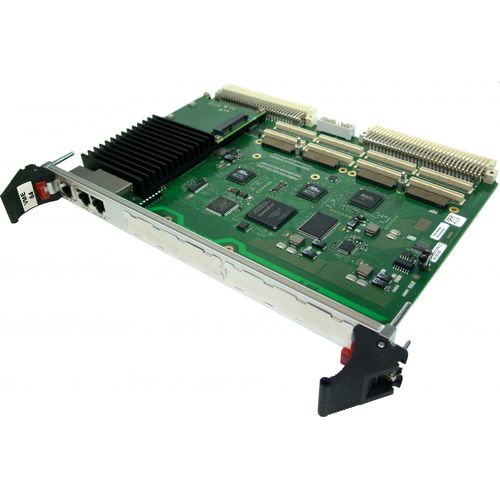

Ordenador monotarjeta PMC A21C

NXPDual CorePCI Express

El A21C es un ordenador monoplaca basado en QorIQ de NXP (anteriormente Freescale) para aplicaciones industriales integradas. El SBC es totalmente compatible con VME64 y puede utilizarse como maestro o esclavo en un entorno VMEbus. El A21C proporciona 1 MB de SRAM local de doble puerto para el acceso esclavo y la comunicación entre la CPU local y otro maestro VMEbus. La tarjeta CPU incorpora un procesador QorIQ P1013 de un núcleo o P1022 de doble núcleo con una frecuencia de reloj de hasta 1,067 GHz y una arquitectura de comunicación serie. Con dos puertos Gigabit Ethernet y un COM RS232 en la parte frontal, y SDRAM DDR3 con ECC, Flash y FRAM, la tarjeta ofrece los elementos básicos cruciales de un ordenador industrial. Para satisfacer sus necesidades de almacenamiento masivo, puede utilizar tarjetas microSD y módulos enchufables mSATA. Además, el A21C puede equiparse con hasta dos tarjetas mezzanine XMC o PMC en emplazamientos compartidos, que proporcionan tanto E/S frontales (XMC/PMC) como E/S posteriores (PMC) para funciones como gráficos, almacenamiento masivo o Ethernet adicional. Las dos ranuras PMC admiten módulos PCI-X de hasta 64 bits/133 MHz, mientras que las ranuras XMC se alimentan con dos enlaces PCI Express x1 cada una. La combinación modular de funciones de E/S en un ordenador monoplaca permite crear sistemas de control a medida que aparecen como soluciones personalizadas basadas en componentes estándar. Su tarjeta hermana, la A21B, ofrece tres ranuras M-Module en lugar de XMC/PMC, ideales para los requisitos de E/S de proceso. Si se necesitan más E/S o de otro tipo, la A21C también incluye una opción de tarjeta mezzanine de E/S personalizada que reduce la tarjeta en una ranura PMC/XMC pero proporciona interfaces como USB 2.0, COM o incluso E/S personalizadas controladas por la FPGA integrada.
