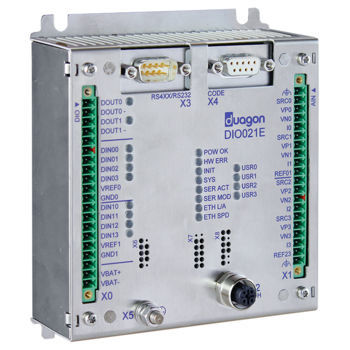

Módulo E/S digital DIO021E

analógicoEtherneten serie

El DIO021E es una E/S remota con 8 entradas digitales, 2 salidas digitales y 4 entradas analógicas, que se controla a través de una interfaz Ethernet. Todas las entradas digitales pueden utilizarse como PWM o contador de eventos. Las dos salidas digitales están aisladas y permiten el flujo de corriente bidireccional. Las entradas analógicas pueden utilizarse para tensión (±10 V), corriente (±20 mA) o medidas resistivas (10Ω...5kΩ). Todos los canales de E/S, digitales y analógicos, están aislados galvánicamente de la lógica interna y de la interfaz Ethernet. Además, el módulo de E/S ofrece una interfaz serie (RS232/422/485), un puerto de mantenimiento para acceder a la interfaz de línea de comandos, un puerto de extensión para comunicación I2C, SPI y 1-Wire y 7 entradas CODE. Las entradas CODE pueden utilizarse para generar un índice, lo que permite el direccionamiento geo-gráfico por parte de la aplicación. El controlador Ethernet integrado, diseñado por duagon, ofrece priorización por hardware y un jitter muy bajo. La interfaz Ethernet admite varias pilas de comunicación en tiempo real, como EtherNet/IP - CIP, IPTCom o TRDP. Los protocolos en tiempo real se basan en la pila UDP propiedad de duagon, lo que permite priorizar los datos de proceso para reducir la latencia de los mensajes. Además, la interfaz Ethernet cumple la norma IEEE 802.3 y admite autonegociación, auto MDI-X y dúplex medio y completo. El DIO021E ofrece un front-end web seguro (HTTPS), que puede utilizarse con fines de diagnóstico y para cargar y ejecutar actualizaciones de firmware. Las aplicaciones que se ejecutan en el DIO021E son generalmente desarrolladas por el cliente. duagon proporciona un entorno de compilación que incluye la biblioteca de desarrollo, necesaria para implementar cualquier aplicación específica del cliente.
