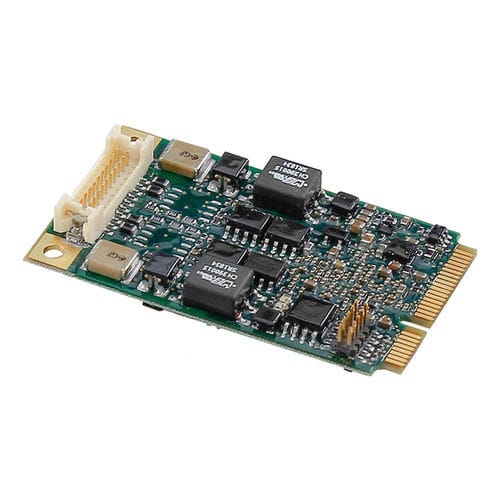

Tarjeta de interfaz PCIe D017M

Mini PCI ExpressFGPAEthernet

La D017M es una tarjeta de interfaz MVB para sistemas Mini PCI Express. El módulo proporciona una interfaz de línea redundante aislada galvánicamente con las líneas A y B. Se puede elegir EMD o ESD+ como capas físicas. el controlador MVB propio de duagon está implementado en una FPGA y soporta los 4096 puertos de datos de proceso. Un procesador blando adicional de 32 bits gestiona toda la pila de datos de mensajes con una interfaz fácil de usar. El D017M cumple plenamente la norma TCN IEC 61375 hasta la clase 4 de MVB. El administrador de bus opcional gestiona toda la red MVB y puede configurarse mediante la herramienta de red duagon D2000. Para cumplir los requisitos de las distintas aplicaciones, la capa física del MVB (transceptores de línea, aislamiento galvánico, generación de energía para la terminación del MVB) se incluye en la minitarjeta PCIe o se incorpora en una placa PHY dedicada. Esta placa incluye además los dos conectores SUB-D y forma parte del suministro de la D017M. La tarjeta de interfaz va acompañada de un paquete de controladores de host que proporciona una interfaz de programación de aplicaciones (API) unificada para acceder a los distintos protocolos y funciones. El controlador host se basa en un modelo cliente-servidor, en el que el sistema host actúa como cliente y el D017M como servidor. El paquete de controladores está disponible para distintos sistemas operativos, como Windows y Linux, y puede adaptarse fácilmente a cualquier sistema operativo integrado. El D017M está diseñado para entornos de material rodante difíciles y cumple la norma EN 50155: -temperatura de funcionamiento de 40 a +85°C revestimiento contra la humedad mayor resistencia a la EMI y a las vibraciones
