Sistema de control de protección KT8

de nivelde potenciaautomático

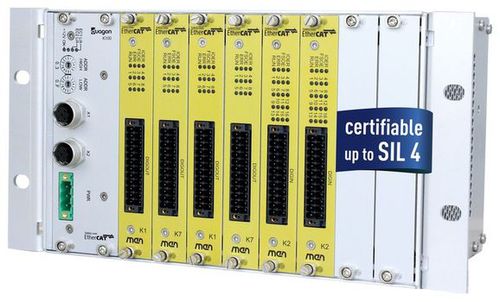

KT8 es una caja de E/S remota segura dentro del sistema duagon SAFE CONTROL (d-SC). La plataforma de sistema modular d-SC puede utilizarse para aplicaciones ferroviarias críticas para la seguridad, como el control de trenes, el funcionamiento automático de trenes (ATO) y la protección automática de trenes (ATP) hasta SIL 4 (EN5012x) o SIL 3 (IEC61508). El sistema KT8 consta de la unidad principal K100 y ranuras para tarjetas de E/S d-SC. Las tarjetas de E/S son totalmente configurables y todos los componentes del sistema están conectados directamente a través de Ethernet en el backplane. La unidad principal K100 proporciona las conexiones EtherCAT a otras cajas del sistema d-SC, la entrada de alimentación para el sistema y dos interruptores hexagonales. Con los interruptores hexagonales de la K100 se define el ID de chasis único dentro de una red EtherCAT. Configuración de E/S modulares Parte del sistema duagon SAFE CONTROL d-SC es una familia modular certificable SIL 4 de productos estándar basados en CompactPCI utilizables para todo tipo de aplicaciones ferroviarias críticas para la seguridad, desde una única función hasta el sistema de control principal del tren. Puede configurarse para controlar cualquier elemento del tren que requiera seguridad funcional, según los requisitos SIL 4, SIL 3 o SIL 2. d-SC se comunica a través de Ethernet en tiempo real EtherCAT estándar e interactúa con cualquier tipo de red de bus de campo consistente, como MVB, CANopen, Profinet, etc. Esto hace que sea fácil de integrar en una red TCN, así como en diferentes sistemas de control de trenes regionales como ETCS, CTCS, ATCS o Klub-U. El alto nivel de flexibilidad del d-SC se traduce en un importante ahorro de costes y tiempo durante la informatización del tren. E/S remotas compactas y económicas Al ser modular y certificable SIL 4, la serie KT reduce el riesgo y los esfuerzos de certificación.
