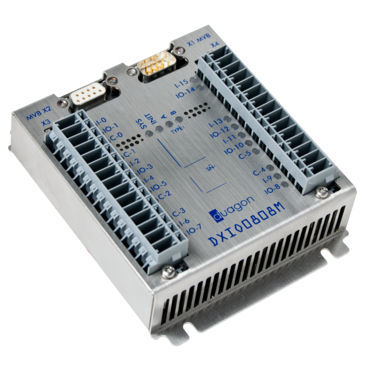

Módulo E/S digital DXIO0808M

con 8 entradas8 entradas digitalesFGPA

El DXIO0808M es una E/S remota con 8 entradas digitales y 8 entradas/salidas combinadas que se controla a través de una interfaz MVB. Las entradas y salidas combinadas se configuran por software y pueden utilizarse como lectura de E/S. Todos los canales de E/S pueden configurarse como PWM (salida) o contador de frecuencia o eventos (entrada). Están aislados galvánicamente de la lógica interna y de la interfaz MVB. Además, el módulo de E/S ofrece 6 entradas CODE, utilizadas para generar un índice, que permite el direccionamiento geográfico por parte de la aplicación. El DXIO0808M proporciona una interfaz redundante de una línea aislada galvánicamente con las líneas A y B. Se puede elegir EMD o ESD+ como capas físicas. el controlador MVB de duagon está implementado en una FPGA y soporta los 4096 puertos de datos de proceso. Un procesador blando adicional de 32 bits gestiona la pila completa de datos de mensajes con una interfaz fácil de usar. El administrador de bus opcional gestiona toda la red MVB y puede configurarse mediante la herramienta de red propia de duagon. La aplicación que se ejecuta en el DXIO0808M es generalmente desarrollada por el cliente. duagon proporciona un entorno de compilación que incluye la biblioteca de desarrollo necesaria para implementar cualquier aplicación específica del cliente. La librería de desarrollo va acompañada de una sencilla aplicación de demostración. A petición del cliente, duagon ofrece el desarrollo de la aplicación como un servicio de ingeniería. Por favor, contacte con duagon para más información sobre las posibilidades. El DXIO0808M puede ser alimentado directamente desde la batería, soportando rangos de tensión de 24 Vcc a 110 Vcc. Está diseñado para entornos difíciles de material rodante y cumple con la norma EN 50155 por:
