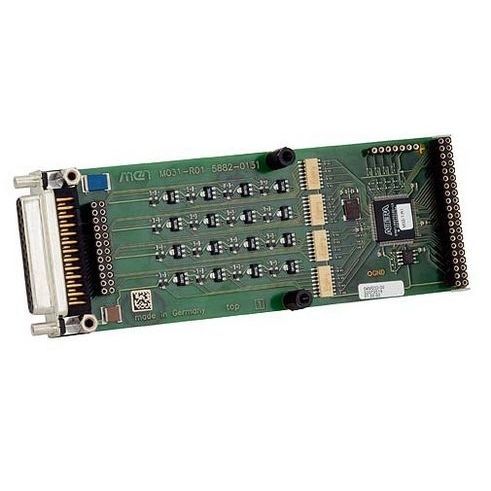

Tarjeta E/S digital M31

16 entradas digitalescPCIVME

La tarjeta mezzanine M31 es un módulo M de entrada digital de 16 bits con capacidad de enclavamiento para aplicaciones industriales. Las entradas están aisladas ópticamente con una alta tensión de aislamiento de 500 V CC. Un límite de corriente para cada entrada garantiza un amplio rango de tensión de entrada de 0 V a 155 V. Cada flanco de señal de entrada genera una interrupción enmascarable para cada canal. Las señales de los interruptores mecánicos se desbobinan mediante un circuito digital con un tiempo de desbobinado de precisión de 300 ns a 14 ms. Conmutación de lado alto El M31 tiene su carga de entrada a tierra, lo que significa que la conmutación de una entrada a la tensión de alimentación activa el optoacoplador correspondiente. Basado en la norma ANSI El M31 se basa en el estándar de entresuelo ANSI M-Module. Puede utilizarse como extensión de E/S en cualquier tipo de sistema de bus, es decir, CPCI, VME o en cualquier tipo de SBC autónomo. Las tarjetas portadoras M-Module adecuadas en 3U, 6U y otros formatos están disponibles en duagon o en otros fabricantes. Fiable y robusto El M31 puede funcionar en un rango de temperaturas de -40 °C a +85 °C. La placa soporta golpes y vibraciones para un funcionamiento fiable. CARACTERÍSTICAS 16 entradas de 0 V a 155 V Entradas de corriente constante Circuito de rebote Generación de interrupciones Carga a tierra Aislamiento óptico -40 °C a +85 °C
