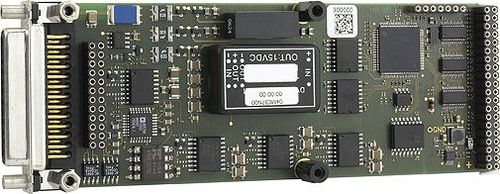

Tarjeta E/S analógica M37N

con 4 salidas analógicascPCIVME

La tarjeta mezzanine M37N es un módulo M de alta precisión con cuatro canales de salida analógica de tensión o, alternativamente, de corriente para señales muy rápidas. El rango de tensión de salida para cada canal es de -10 a +10 V. Las salidas de corriente están disponibles por separado y pueden utilizarse como salidas de 0 a 20 mA. El módulo M se suministra con una resolución de 16 bits y una precisión de tensión ultraalta de +/-0,1% válida para todo el rango de temperaturas de -40 a +85°C. Además, es posible ampliar estos valores mediante calibración adicional. El M37N admite una resistencia de carga de 600 ohmios y más. Las tensiones de alimentación aisladas pueden generarse en la placa mediante dos convertidores CC/CC de bajo ruido. La carga de salida se conduce a masa. El M37N está diseñado para una amplia gama de aplicaciones, por ejemplo en un entorno de pruebas automatizado, en sistemas de control de procesos o para mediciones de sensores. El M37N se basa en el estándar mezzanine ANSI M-Module. Puede utilizarse como extensión de E/S en cualquier tipo de sistema de bus, es decir, CPCI, VME o en cualquier tipo de SBC autónomo. Las tarjetas portadoras M-Module adecuadas en 3U, 6U y otros formatos están disponibles en duagon o en otros fabricantes. CARACTERÍSTICAS 4 salidas de corriente o tensión 16 bits de resolución 8.tiempo máximo de adquisición/conversión de 5 µs precisión de +/-0,1 Actualización simultánea de canales Sincronización con trigger externo Aislamiento eléctrico -40 °C a +85 °C
