Sistema de detección de arco eléctrico

para pantógrafospara aplicaciones ferroviarias

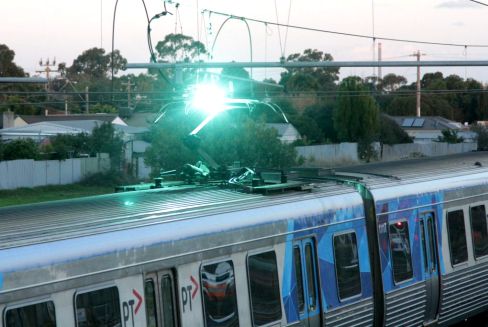

El arco voltaico entre el pantógrafo y el cable de contacto es un fenómeno común que es más frecuente a altas velocidades, cargas aumentadas y en condiciones de tiempo frío o muy frío. El registro y la evaluación de arcos voltaicos entre el cable y el pantógrafo puede revelar puntos críticos de la línea e incluso crear un índice para ayudar a predecir el desgaste del cable, Detección de arcos voltaicos El arco voltaico en el pantógrafo distorsiona la onda regular del suministro de corriente y voltaje y genera situaciones transitorias que se propagan a lo largo del sistema del ferrocarril, incluyendo vías, circuitos, a otras locomotoras en la misma vía, transformadores de subestaciones de suministro, transformador del tren, etc. Esto provoca interferencias de corrientes en frecuencias de CC a varias emisiones de radio frecuencia y MHz hasta el espectro de GHz. El Sistema de Detección de Arcos Voltaicos (Electric Arcs Detection System o EADS) detecta la presencia y duración de los arcos voltaicos a velocidades de hasta 320 km/h. Los datos pueden compararse con los datos de la línea de contacto. El sistema de medida es capaz de distinguir los arcos de las chispas, por filtrado programable del umbral de los arcos con menor energía. Los filtros especiales de luz hacen que el sistema sea insensible a la luz solar y permiten que trabaje perfectamente en todas condiciones atmosféricas.
