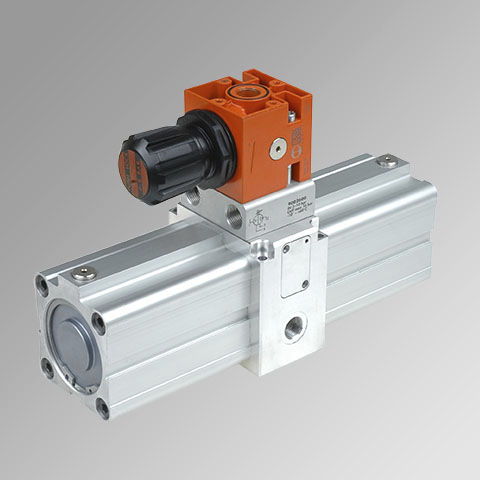

Multiplicador de presión neumático 9002600

El multiplicador de presión aire-aire, o booster, es un dispositivo automático que comprime el aire para dar una presión de salida que es el doble de la presión de entrada. Normalmente se utiliza para intensificar localmente la presión de entrada de uno o varios actuadores. Al ser totalmente neumático, puede utilizarse cuando no se recomiendan los dispositivos eléctricos. El intensificador puede suministrarse con o sin regulador de presión. Está equipado con válvulas de retención que mantienen la presión de salida incluso cuando se corta el suministro de aire comprimido. Esto significa que es necesario interrumpir el suministro y aliviar el circuito antes de intervenir en el dispositivo de cualquier manera. Es aconsejable instalar un depósito después del reforzador para evitar las fluctuaciones de la presión de salida. El reforzador de presión se compone de un cuerpo central (con una válvula 3-2, una válvula 5-2 y cuatro válvulas de retención), dos revestimientos laterales y un vástago pasante en el que se montan dos pistones. El aire de alimentación es comprimido alternativamente por los dos pistones en una de las dos cámaras centrales (B y C); la otra cámara central y una de las dos cámaras laterales (A y D) accionan los pistones; la cámara exterior, que no interviene en la compresión, se alivia. El aire comprimido a una relación de 2:1 pasa a través de una válvula de retención que mantiene la presión de salida incluso cuando se deja de suministrar aire comprimido. Las válvulas del cuerpo central, accionadas por pistones mecánicos de empuje, conmutan la función de los dos pares de cámaras (A y D, B y C) en cada carrera del pistón.
