Comprobador de tensión MI 3108 EurotestPV

de aislamientode corriente residualde impedancia de bucle

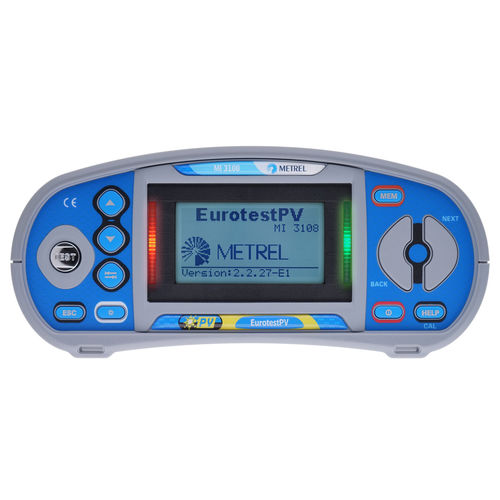

MI 3108 EurotestPV es un comprobador fotovoltaico combinado y comprobador de seguridad de instalaciones eléctricas. FUNCIONES DE MEDICIÓN • Tensión, corriente, potencia • Uoc (Tensión de circuito abierto) e Isc (Corriente de cortocircuito) • Curva U-I de módulos y strings FV • Irradiancia • Temperatura del módulo • Tensión, corriente, potencia • Eficiencia del módulo FV, inversor, cálculo de sistema FV • Resistencia de aislamiento • Continuidad de conductores PE • Impedancia de línea • Impedancia de bucle (subfunciones con alta corriente y sin disparo de RCD) • Prueba RCD (tipo AC, A, y B) • Resistencia de tierra • Corriente AC (carga y fuga) • Tensión TRMS, frecuencia, secuencia de fase • Potencia, energía y armónicos CARACTERÍSTICAS CLAVE • Dos canales de tensiones y corrientes para medir los parámetros en AC&DC simultáneamente • Cálculo de la eficiencia • Representacion gráfica de la curva I-V del modulo FV • Unidad remota opcional para las medidas simultaneas de la irradiación solar y la temperatura del módulo FV • RCD auto: El procedimiento de comprobación automático de RCD reduce significativamente el tiempo de la prueba • Función de bloqueo del disparo: La prueba de impedancia de bucle se realiza sin disparo del RCD • Comprobación RCD tipo B soportado • Medición de resistencia de tierra: el equipo realiza la comprobación de resistencia de tierra de 3 hilos • Incluye tabla de fusibles para la evaluación automática del resultado de impedancia de línea / bucle • Monitorización de la tensión en línea: monitoriza las tres tensiones en tiempo real. • Análisis de armónicos: Mediciones de corriente y energía monofásicas incluyendo análisis de armónicos hasta el 11
