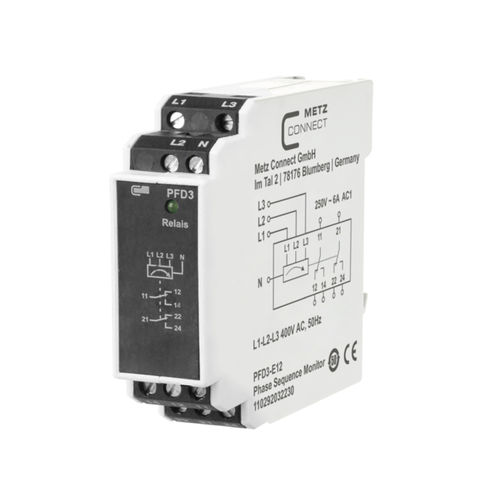

Relé de vigilancia de fases PFD3-E12, 400 V

ACen riel DIN

El relé de control supervisa la secuencia de fases correcta L1-L2-L3 (sentido de giro a la derecha) y los fallos completos de las tensiones de fase individuales. Las tensiones de fase a vigilar se conectan a los bornes L1-L2-L3, los bornes 11, 14 ó 21, 24 de los contactos de salida del relé se conectan delante de la bobina de campo del relé del motor. Si la secuencia de fases es correcta, el relé de salida se activa (LED verde encendido). En caso de fallo total de una fase, el relé de salida vuelve a su posición neutra (el LED verde está apagado). No se requiere una tensión de alimentación especial para el relé de vigilancia. Conecte el aparato a N. En caso de fallo total de N (conductor cero), el relé de salida vuelve a su posición neutra (LED verde apagado).
