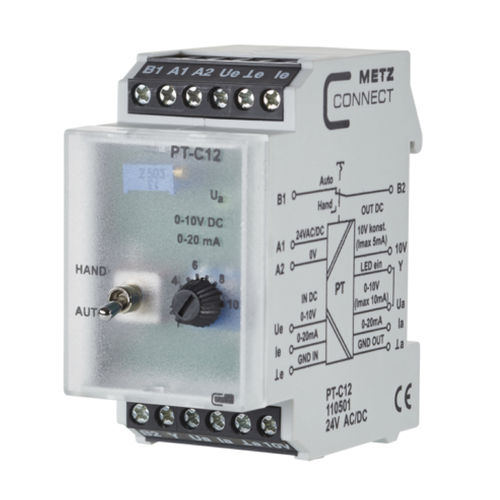

Convertidor de señal analógico PT-C12 24 V

El aislador de potencial / convertidor de señal se utiliza para aislar señales analógicas en el rango de 0 a 10 V CC y de 0 a 20 mA CC o para una conversión de señal de 0 a 10 V CC a 0 a 20 mA CC o de 0 a 20 mA CC a 0 a 10 V CC. Las señales de entrada y salida, así como la tensión de alimentación, están aisladas eléctricamente entre sí. Se puede conectar al dispositivo una señal de entrada de 0 a 10 V o de 0 a 20 mA. Función de aislamiento eléctrico: Con el PT-C12, la señal de entrada de 0 a 10 V se ajusta proporcionalmente a la señal de salida de 0 a 10 V. El PTi-C12 ajusta la señal de entrada de 0 a 20 mA proporcionalmente a la señal de salida de 0 a 20 mA. Función Conversión de señal con separación de potencial: Con una conversión de señal de 0 a 10 V a 0 a 20 mA, o de 0 a 20 mA a 0 a 10 V, la señal de salida convertida de este modo puede reajustarse mediante un trimmer de husillo integrado. Además, también está integrada una opción de funcionamiento manual de emergencia con un interruptor MANUAL AUTO con contacto de realimentación. La señal de salida de 0 a 10 V o de 0 a 20 mA puede ajustarse mediante el potenciómetro frontal cuando el interruptor se encuentra en la posición MANUAL. Se dispone de una tensión de salida constante de máx. 10 V CC y 5 mA. La entrada Y se utiliza para el indicador LED de la tensión de salida Ua. La luminosidad del LED depende del nivel de la señal de salida (puente entre Ua e Y). Alternativamente, se puede conectar una señal externa en la entrada Y a la pantalla LED de 0 a 10 V CC. ・Conexión con bloques de terminales tipo tornillo
