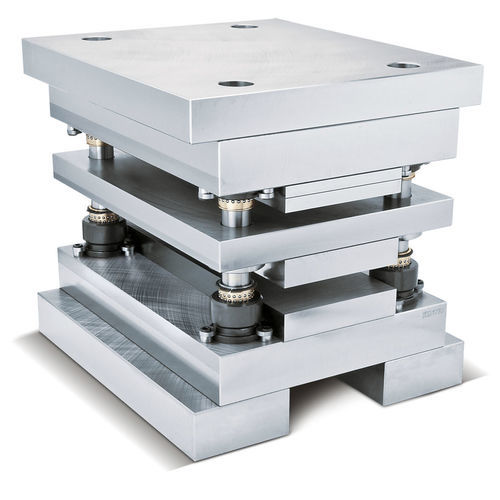

En el portamatrices de precisión SP la columna guía se ajusta en la placa intermedia permitiendo así una óptima absorción de las fuerzas horizontales del sistema de guiado. Está disponible en tamaños de entre 196 196 y 496 696.
LAS VENTAJAS DECISIVAS DEL PORTAMATRICES DE PRECISIÓN SP
La longitud de las columnas guía aumenta en intervalos de 10 mm hacia la parte superior del portamatrices y de 20 mm hacia la parte inferior de este, ya que la carrera entre la placa superior y la placa intermedia suele variar menos que la carrera entre la parte superior y la inferior del portamatrices.
Las columnas guías con amarre central pueden combinarse con los diferentes casquillos deslizantes y de rodillos.
Ambas dimensiones de longitud de las columnas guía, medidas desde el agujero de montaje, son prácticamente iguales. Así se aprovecha al máximo la ventaja que supone la mínima flexión posible de las columnas.
Flexión mínima de la columna
Máxima superficie útil
Montaje de placas sencillo
Longitudes idóneas de las columnas guía
VENTAJAS RESPECTO AL PORTAMATRICES ESTÁNDAR SV
Resulta especialmente indicado para matrices progresivas que requieran una gran exactitud, ya que las columnas guía se fijan justo en el centro de la parte inferior de la placa intermedia.
La superficie útil con matrices de las mismas dimensiones es mayor, dado que el sistema de guiado es más pequeño.
