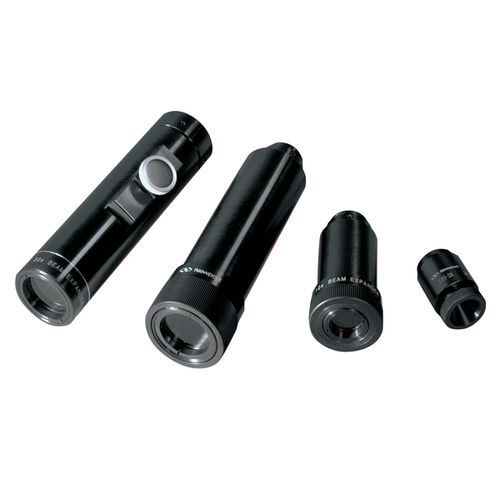

Expansor de haz T81 series

láser

Nuestros expansores de rayos láser proporcionan un medio de bajo coste para enfocar y dar forma a los rayos láser con un alto grado de precisión. -Relaciones de expansión de 3x a 30x -Diseño óptico galileano -Distorsión del frente de onda inferior a λ/4 -Transmisión superior al 95% -Ideal para su uso con láseres de HeNe -Expansión del haz a un precio económico Diseño óptico Tropel Estos expansores de haz Galilean incorporan los apreciados diseños ópticos Tropel con una capacidad de ajuste y montaje mejorados. Son ideales para aplicaciones en las que se debe formar un pequeño punto a cierta distancia del láser, o donde se debe ampliar el rango de colimación para la iluminación, o para la alineación de objetos distantes. La distorsión del frente de onda inferior a λ/4 garantiza un tamaño mínimo del punto enfocado incluso a grandes distancias. Las lentes tienen un revestimiento antirreflectante de fluoruro de magnesio optimizado para 632,8 nm, lo que permite una transmisión superior al 95%. Rendimiento del expansor del haz láser La relación entre el aumento M, el tamaño del punto S, el alcance R y la profundidad de campo Z que se indica a continuación, supone un láser HeNe en modo TEM00 con un haz de 0,8 mm de diámetro a un nivel de intensidad de 1/e2. Los valores del gráfico se basan en la relación S = KR/M. Para S expresado en milímetros y R en metros, K = 1,1 para nuestro T81-3X. T81-10X y T81-20X y K = 1,2 para nuestro T81-30X. La profundidad de campo Z se define como la distancia en la que el diámetro del haz no supera 1,4 veces el valor de la cintura del haz S. Los valores de Z se calculan a partir de la fórmula Z=2,5S2, donde S se expresa en milímetros y Z en metros.
