Soporte para la óptica DG series
de aluminioajustablede precisión

Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 2
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 3
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 4
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 5
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 6
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 7
Soporte para la óptica - DG series - MICRO-CONTROLE / Spectra-Physics - de aluminio / ajustable / de precisión - imagen - 8
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
para la óptica
Material
de aluminio
Otras características
ajustable, de precisión

Descripción

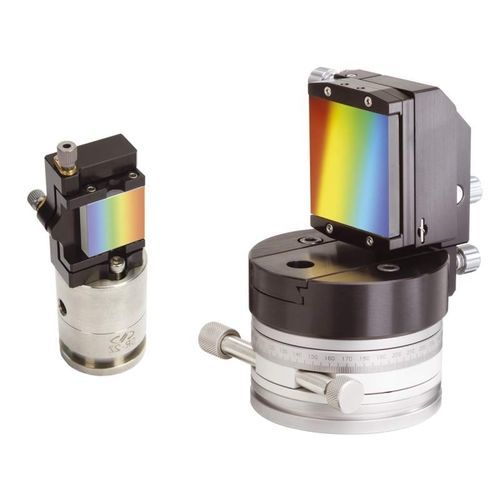

Estos soportes ajustables están diseñados específicamente para el posicionamiento de precisión de rejillas de difracción. La compacta DGA-25 y la más grande DGA-50 sujetan rejillas cuadradas o rectangulares de 25 ó 50 mm respectivamente. Ambos soportes permiten ajustar el cabeceo, la guiñada y el balanceo. El DGM-1 admite cualquiera de los tres tamaños de rejilla con dimensiones de altura de 12,5 mm, 25 mm o 50 mm y proporciona ajustes de cabeceo, guiñada, balanceo y lineales. Este soporte también está disponible sin etapa de rotación como DGM-1T. -Soportes para rejillas de 12,5, 25 ó 50 mm -Ajustes de inclinación, guiñada y balanceo -Montaje tipo CenterPoint -Todos los ajustes son bloqueables -Diseño pendiente de patente Características Conozca los modelos DGA-25 y DGA-50 El collage de fotos muestra las principales características de la DGA-25 y la DGA-50. -Arriba a la izquierda - Montaje para rejillas de 25x25, 25x50 ó 50x50 mm. Newport vende ahora rejillas de 25x25, 25x50 y 50x50 mm que son compatibles tanto con la DGA-25 como con la DGA-50. -Arriba a la derecha - No dos, sino tres ejes de ajuste: θx, θy, θz. Utilice el cabeceo y la guiñada para alinear el haz, utilice el balanceo para ajustar las líneas de la rejilla. Todos los ajustes son bloqueables. -Abajo a la izquierda: montaje en poste CenterPoint™ que sitúa la superficie de la rejilla en el eje de rotación del poste de montaje. -Abajo a la derecha: Además de las rejillas de difracción, el DGA-25 y el DGA-50 pueden alojar cubos divisores de haces de 1" y 2" respectivamente, prismas de ángulo recto y espejos cuadrados.

---
