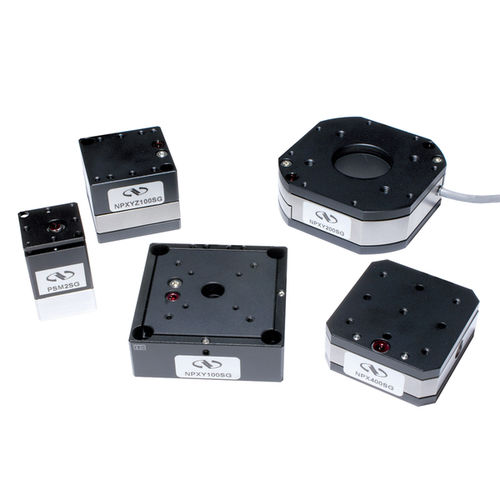

Platina de nanoposicionamiento lineal NPX series

piezoeléctrica3 ejescompacta

Las etapas lineales NPX Piezo Stack proporcionan un movimiento de largo recorrido y resolución subnanométrica en uno, dos o tres ejes, todo ello en un paquete compacto. Presentan una respuesta rápida y un rendimiento de asentamiento veloz, lo que permite utilizarlas en procesos dinámicos como la compensación de errores de alta frecuencia, el seguimiento, el paso rápido o la exploración continua. -Resolución de posicionamiento piezoeléctrico subnanométrico -Movimiento en X, XY o XYZ -Rango de desplazamiento piezoeléctrico de hasta 400 µm -Galga extensométrica integrada opcional para funcionamiento en bucle cerrado -Alta frecuencia de resonancia para aplicaciones de alta dinámica -Versiones de vacío Características Resolución de posicionamiento subnanométrica Con una resolución de posicionamiento tan baja como 0,2 nm, la etapa lineal NPX Piezo Stack realiza ajustes ultrafinos con una resolución sólo limitada por el ruido de la electrónica de control. Amplio rango de recorrido piezoeléctrico Las etapas lineales NPX Piezo Stack incorporan pilas de transductores piezoeléctricos multicapa de bajo voltaje altamente fiables para operaciones de alto ciclo de trabajo. Un sofisticado sistema de guía de flexión de estado sólido en paralelogramo, optimizado mediante análisis de elementos finitos, garantiza un movimiento paralelo perfecto y un rango de recorrido de hasta 400 µm. Gracias al principio de guía sin fricción, las etapas lineales NPX Piezo Stack no requieren mantenimiento ni están sujetas a desgaste. Además, la sensibilidad del movimiento de salida no se ve afectada por la fricción mecánica.
