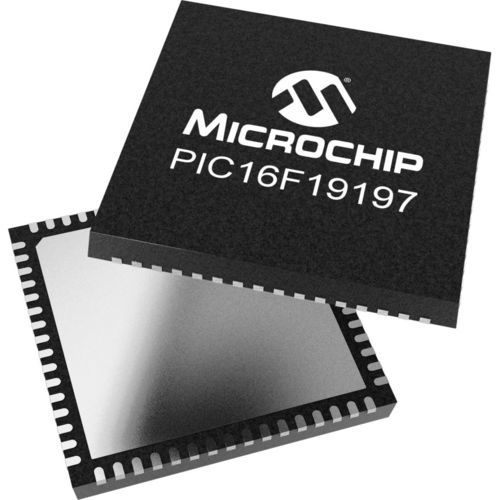

Microcontrolador 12 bits PIC16F19197

de uso generalde baja potenciatáctil capacitivo

Los microcontroladores PIC16(L)F19197 ofrecen una unidad LCD de consumo extremadamente bajo (XLP) junto con periféricos independientes del núcleo y analógicos inteligentes. Están especialmente indicados para aplicaciones LCD alimentadas por batería gracias a una bomba de carga integrada, una unidad de E/S de alta corriente para retroiluminación y una batería de reserva del reloj/calendario en tiempo real (RTCC). La sintonización activa del reloj del HFINTOSC proporciona una fuente de reloj de alta precisión en función de la tensión y la temperatura. La familia también incorpora un nuevo ADC2 de 12 bits que automatiza las técnicas del divisor de tensión capacitivo (CVD) para una detección táctil avanzada, promediado, filtrado, sobremuestreo y comparación automática de umbrales. Otras novedades son los modos IDLE y DOZE de bajo consumo, el área de información del dispositivo (DIA) y la partición de acceso a memoria (MAP). Este producto de bajo consumo se ofrecerá en 64 patillas para apoyar al cliente en diversas aplicaciones LCD y de propósito general. Características del producto 56 KB de memoria Flash 256b DatosEE 4096 RAM Hasta 360 segmentos LCD Bomba de carga LCD Generador de polarización Sintonización de reloj activa de HFINTOSC sobre voltaje y temperatura 59 patillas de E/S aDC2 de 12 bits, 45 canales dAC de 5 bits 2 comparadores (1 de bajo consumo, 1 de alta velocidad) 2 temporizadores de 8 bits con HLT 2x Temporizadores de 16 bits Temporizador de vigilancia con ventana 2x CCP 2x PWM de 10 bits 1x Generador de ondas complementarias (CWG) 4x Célula lógica configurable (CLC) Detección de cruce por cero (ZCD) Sensor de temperatura Protección contra escritura Partición personalizada 2x EUSART 1x I2C 1x SPI Selección de pin periférico Desactivación del módulo periférico Paramétrico Tamaño de la memoria de programa (KB) - 56 RAM - 4096 EEPROM de datos (bytes) - 256 Número de pines - 64 Tensión de funcionamiento máx.(V) - 5,5
