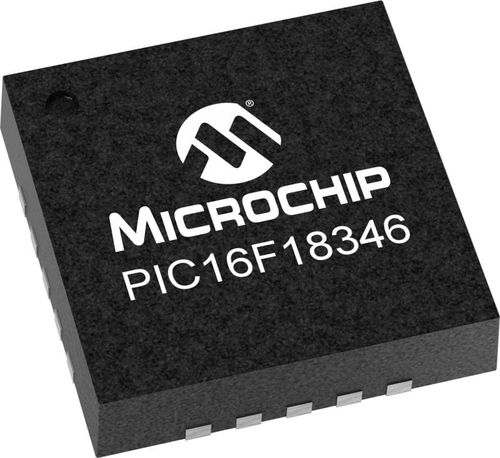

Microcontrolador 8 bits PIC16F18346

de uso generalde comunicaciónde baja potencia

Los microcontroladores PIC16F18346 disponen de periféricos analógicos, periféricos independientes del núcleo y periféricos de comunicación, combinados con un consumo extremadamente bajo (XLP) para una amplia gama de aplicaciones de propósito general y bajo consumo. La funcionalidad Peripheral Pin Select (PPS) permite la asignación de patillas al utilizar los periféricos digitales (CLC, CWG, CCP, PWM y comunicaciones) para añadir flexibilidad al diseño de la aplicación. Características del producto Núcleo de gama media mejorado con 49 instrucciones y 16 niveles de pila Memoria de programa Flash con capacidad de autolectura/escritura eEPROM DE 256 B Modos de bajo consumo IDLE y DOZE Desactivación del módulo periférico (PMD) Selección de patillas periféricas (PPS) 2x PWM de 10 bits 4x Captura, Comparación, PWM (CCP) 2x Generador de forma de onda complementaria (CWG) Oscilador controlado numéricamente (NCO) 4 controladores lógicos configurables (CLC) 17 canales ADC de 10 bits con referencia de tensión convertidor de digital a analógico (DAC) de 5 bits 2 comparadores 2x SPI/I2C Receptor transmisor asíncrono universal mejorado (EUSART) 4x Temporizadores de 8 bits (TMR0/TMR2) 3x Temporizadores de 16 bits (TMR1) Temporizador de vigilancia ampliado (WDT) Reinicio de encendido/apagado mejorado Reinicio de bajo consumo (LPBOR) Rearme por fallo de red programable (BOR) Programación en serie en circuito (ICSP) PIC16LF18346 (1,8V - 3,6V) Paramétrico Tamaño de la memoria de programa (KB) - 28 RAM - 2048 EEPROM de datos (bytes) - 256 Número de pines - 20 Tensión de funcionamiento máx.(V) - 5,5 Tensión de funcionamiento mín.(V) - 1,8 Resolución ADC máx. - 10 Canales ADC - 17 Detección de cruce por cero - Verdadero Número de comparadores - 2 SPI - 2 I2C - 2 PWM autónomo - 2 Bajo consumo - Sí Oscilador controlado numéricamente (NCO) - 1 Modulador de señal de datos (DSM) - 1
