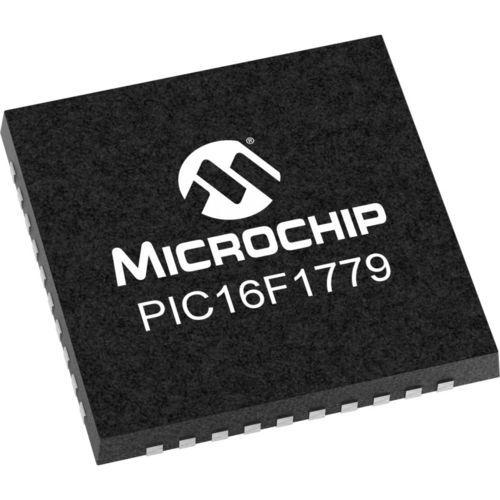

Microcontrolador 8 bits PIC16F1779

de uso generalde baja potenciaanalógico

Los microcontroladores PIC16(L)F177X presentan un alto nivel de integración de periféricos analógicos y digitales inteligentes para una amplia gama de aplicaciones, como iluminación, fuentes de alimentación, carga de baterías, control de motores y otras aplicaciones de propósito general. Estos dispositivos ofrecen múltiples Op Amps, DAC de 5/10 bits, comparadores de alta velocidad, ADC de 10 bits, PWM de 10/16 bits, generador de rampa programable (PRG) y otros periféricos que pueden conectarse internamente para crear sistemas de bucle cerrado sin utilizar pines ni superficie de PCB. Los PWMs de 10 y 16 bits, el Modulador de Señal Digital (DSM) y el Op Amp de salida tri-estado pueden utilizarse juntos para crear un motor de atenuación de LEDs. La función de selección de patillas de periféricos (PPS) proporciona flexibilidad, facilita el diseño de la placa de circuito impreso y la utilización de periféricos al permitir la asignación de patillas de periféricos digitales a cualquier E/S. Características del producto Núcleo de gama media mejorado con 49 instrucciones y 16 niveles de pila Memoria de programa Flash con capacidad de autolectura/escritura 128 bytes de almacenamiento de datos no volátil, Flash de alta resistencia (HEF) Velocidades de reloj interno de 32 MHz a 31 kHz 4 amplificadores operacionales 4 DAC de 10 bits 4 DAC de 5 bits 8 comparadores de alta velocidad aDC de 10 bits con 28 canales Detección de cruce por cero (ZCD) 4 generadores de rampa programables (PRG) 4 PWM de 10 bits 4 PWM de 16 bits 2 E/S de 100 mA 4x Captura, Comparación, PWM (CCP) 4x Generador de salida complementaria (COG) 4x Controlador lógico configurable (CLC) EUSART I2C/SPI Selección de pin periférico (PPS) 5x Temporizadores de 8 bits (TMR0/2/4/6/8) 3x Temporizadores de 16 bits (TMR1/3/5) Temporizador de vigilancia ampliado (WDT) Power-On/Off-Reset mejorado Reinicio de bajo consumo (LPBOR) Rearme por fallo de red programable (BOR) Programación en serie en circuito (ICSP) Parametría Tamaño de la memoria de programa (KB) - 28 RAM - 2048
