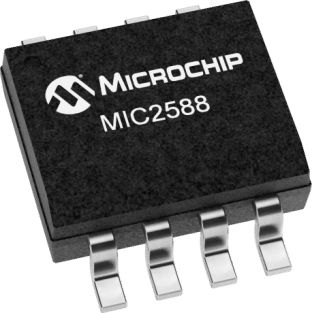

Controlador de fuentes de alimentación intercambiable en caliente MIC2588

circuito integrado

El MIC2588 y el MIC2594 son controladores de intercambio en caliente de tensión negativa de un solo canal diseñados para satisfacer la necesidad de insertar y extraer de forma segura placas de circuitos en placas base de sistemas de alta tensión "activos", utilizando muy pocos componentes externos. El MIC2588 y el MIC2594 están disponibles en un encapsulado SOIC de 8 patillas y funcionan conjuntamente con un MOSFET de canal N externo para el que se controla el accionamiento de la puerta a fin de proporcionar limitación de la corriente de irrupción y control de la velocidad de giro de la tensión de salida. También se proporciona protección contra fallos de sobreintensidad, que incluye un umbral de sobreintensidad programable. En caso de sobrecarga de la salida, se activa un bucle de regulación de corriente constante para garantizar que la fuente de alimentación del sistema mantenga la regulación. Si una condición de fallo supera un retardo de disparo de 400 µs, el MIC2588 y el MIC2594 bloquearán la salida del disyuntor y permanecerán apagados hasta que se restablezca mediante el ciclo del pin UV/OFF o la alimentación del circuito integrado. Se proporciona una señal maestra de alimentación para indicar que el voltaje de salida del circuito de arranque suave está dentro de su rango de salida válido. Esta señal puede utilizarse para habilitar uno o más módulos convertidores CC-CC. Características del producto Proporciona una inserción y extracción seguras de placas base con tensión de -48 V (nominal) Funciona de -19 V a -80 V Función de disyuntor electrónico Retardo "nuisance-trip" (tFLT) de 400µs incorporado Corriente de salida máxima regulada en fallos Limitación programable de la corriente de irrupción Respuesta rápida a condiciones de cortocircuito (< 1µs) Bloqueos por subtensión y sobretensión programables (MIC2588-xBM) Histéresis UVLO programable (MIC2594-xBM) Notificación de fallos: Señal de salida Power-Good activa-ALTA (-1BM) y activa-baja (-2BM)
