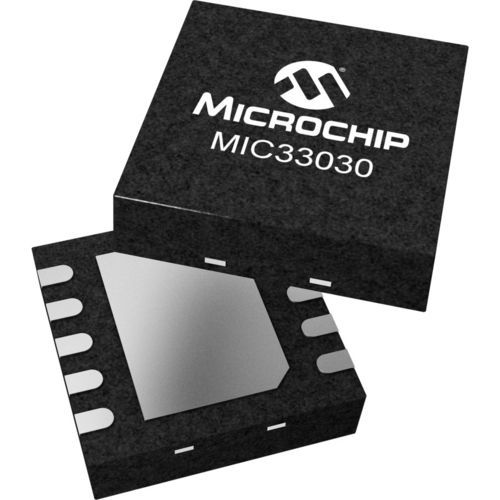

Regulador de potencia electrónico MIC33030

DCde frecuencia de conmutaciónsíncrono

El MIC33030 es un regulador buck síncrono de alta eficiencia, 8 MHz y 400 mA con inductor interno y modo HyperLight Load®. HyperLight Load® proporciona una eficiencia muy alta con cargas ligeras y una respuesta transitoria ultrarrápida que resulta perfectamente adecuada para suministrar tensiones al núcleo del procesador. Una ventaja adicional de esta arquitectura patentada es la muy baja tensión de rizado de salida en todo el rango de carga con el uso de condensadores de salida pequeños. El diminuto encapsulado de 2,0 mm x 2,5 mm ahorra un valioso espacio en la placa con un inductor integrado y sólo requiere dos condensadores externos. El MIC33030 está diseñado para su uso con minúsculos condensadores de salida de tan sólo 2,2µF. Esto proporciona al MIC33030 la facilidad de uso de un LDO con la eficiencia de un convertidor de CC HyperLight Load®. El MIC33030 alcanza una eficiencia en modo HyperLight Load® de hasta el 75% a 1mA, con una corriente de reposo muy baja de 21µA. Con cargas superiores, el MIC33030 proporciona una frecuencia de conmutación constante de hasta 8MHz. El MIC33030 está disponible en un encapsulado de 10 patillas de 2,5 mm x 2,0 mm con un rango de temperatura de unión operativo de -40 °C a +125 °C. Características del producto Simplifica el diseño a dos condensadores externos Tensión de entrada: 2,7 V a 5,5 V Precisión de la tensión de salida de ±2,5% sobre temperatura corriente de salida de 400mA Eficiencia de hasta el 75% a 1mA corriente de reposo típica de 21µA Funcionamiento PWM de hasta 8 MHz en modo continuo Respuesta transitoria ultrarrápida ondulación de 30mVpp en modo HyperLight Load ondulación de tensión de salida de 7 mV en modo PWM completo Interruptores MOSFET totalmente integrados 0.corriente de desconexión de 01µA Desconexión térmica y protección de límite de corriente Opciones de tensión de salida fija y ajustable disponibles (0,7 V a 3,6 V) 2.5mm x 2.0mm 10-Lead
