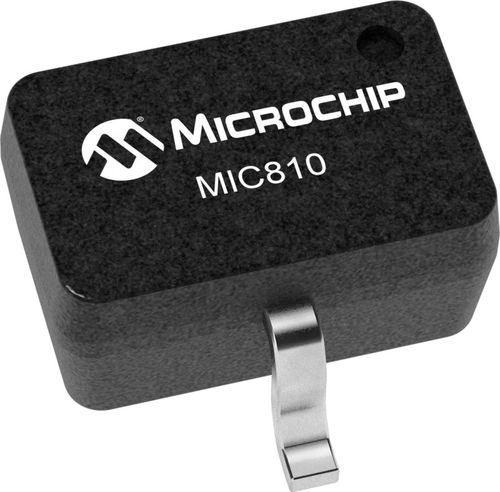

Supervisor de microprocesadores MIC810

Los MIC809 y MIC810 son circuitos de supervisión de microprocesadores de bajo coste que supervisan las fuentes de alimentación en sistemas basados en microprocesadores. La función de estos dispositivos es afirmar un reinicio si la fuente de alimentación cae por debajo de un nivel de umbral de reinicio designado. Están disponibles varios niveles de umbral de reinicio diferentes para adaptarse a sistemas alimentados a 3V, 3,3V o 5V. El MIC809 tiene una salida /RESET activa-baja, mientras que el MIC810 ofrece una salida RESET activa-alta. Se garantiza que la salida de reset permanece activa durante un mínimo de 140 ms después de que VCC haya superado el nivel de umbral de reset designado. Al tener una etapa de salida push-pull, el MIC809/810 no requiere una resistencia pull-up en la salida. El MIC809/810 se presenta en encapsulados SOT-23 y SC-70 de 3 patillas. El MIC809 también está disponible con un tiempo de reposición más corto (30 ms mín.). Véase el MIC809-5. Características adicionales Monitor de tensión de precisión para fuentes de alimentación de 3V, 3,3V o 5V /RESET sigue siendo válido con VCC tan baja como 1,4 V para la parte empaquetada SOT-23 /RESET sigue siendo válido con VCC tan baja como 1V para la parte empaquetada SC70 Típicamente menos de15µA de corriente de alimentación para la parte empaquetada SOT-23 corriente de alimentación típica de 5µ para la parte empaquetada SC70 ancho de pulso de reset mínimo de 140 ms disponible Disponible en encapsulado SOT-23 y SC-70 de 3 patillas
