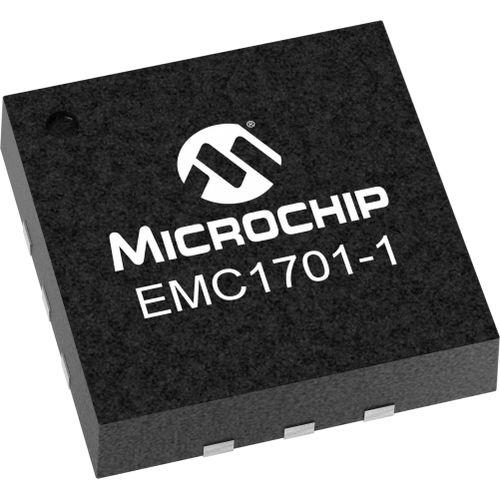

Circuito integrado convertidor de potencia EMC1701-1

programablede muestreo

El EMC1701 es una combinación de dispositivo de detección de corriente de lado alto con medición de temperatura de precisión. Mide la tensión desarrollada a través de una resistencia de detección externa para representar la corriente de lado alto de una batería o regulador de tensión. El EMC1701 también mide la tensión del bus y utiliza estos valores medidos para presentar un cálculo de potencia proporcional. El EMC1701 contiene circuitos bidireccionales adicionales de detección de picos para señalar los picos instantáneos de corriente con duración de tiempo y umbral de magnitud programables. Por último, el EMC1701 incluye un canal de diodo interno para medir la temperatura ambiente. Tanto la detección de corriente como la supervisión de temperatura incluyen dos niveles de protección: uno que puede enmascararse y hace que se active el pin ALERT#, y otro que no puede enmascararse y hace que se active el pin THERM#. Características del producto Medición de corriente bidireccional Mide la tensión del bus precisión de medición de corriente del 1 Integrado sobre 82ms a 2,6seg con resolución de 11 bits rango de tensión de bus de 3 V a 24 V Calcula la potencia proporcional Controles de software para programar la duración y el umbral de magnitud Alimentación por bus o por separado para funcionamiento a baja tensión Amplio rango de temperaturas de funcionamiento: -40°C a +85°C precisión de ±1°C (-5°C < TA < 85°C) Salidas ALERT# y THERM# para informes de temperatura, tensión y límite fuera de corriente Dirección SMBus seleccionable por pin Lectura y escritura en bloque Disponible en encapsulado QFN de 12 patillas y 4 mm x 4 mm conforme a RoHS (EMC1701-1) Disponible en un encapsulado MSOP de 10 patillas que cumple la directiva RoHS (EMC1701-2) Ordenadores portátiles y de sobremesa Sistemas de gestión de alimentación Aplicaciones integradas
