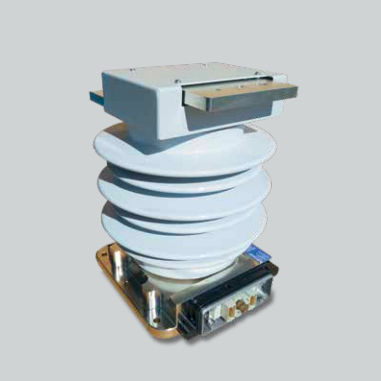

Contador de energía eléctrica ECOMeter

El ECOMeter es un dispositivo de medición que mide la energía activa o reactiva consumida y regenerada de una unidad de tracción, por un lado, y permite transferir información sobre la tensión y la corriente de línea a la unidad de control de tracción (TCU), por otro, a través de una caja de expansión (ECOBox). El dispositivo permite detectar el tipo de sistema de tensión de la catenaria. Puede utilizarse en vehículos ferroviarios que operan en sistemas de tensión AC 25 kV 50 Hz, AC 15 kV 16 7 Hz, DC 3 kV, DC 1,5 kV y DC 750 V. El dispositivo proporciona una comunicación digital por fibra óptica a la caja de expansión para elaborar y convertir los datos medidos según la interfaz de la unidad de control de tracción solicitada con un tiempo de retardo insignificante. Se miden la tensión y la corriente de la línea y se calcula el valor de la energía de acuerdo con la norma EN 50463-2. Según la norma EN 50463, estas funciones se denominan función de medición de la tensión (VMF), función de medición de la corriente (CMF) y función de cálculo de la energía (ECF). La combinación de estas tres funciones se denomina función de medición de energía (EMF). Todas estas funciones están integradas en el dispositivo. Los datos de energía se transfieren a través de una interfaz digital a un sistema de tratamiento de datos (DHS) para crear y almacenar los datos de facturación de energía compilados (CEBD). 1 Comunicación O.F 1 Sensor digital de alta velocidad RS485 1 RS485 para TCU 1 Comunicación Ethernet 6 Salidas digitales configurables El dispositivo es adecuado para la aplicación de material rodante ferroviario, diseñado para ser instalado en el techo cerca del pantógrafo.
