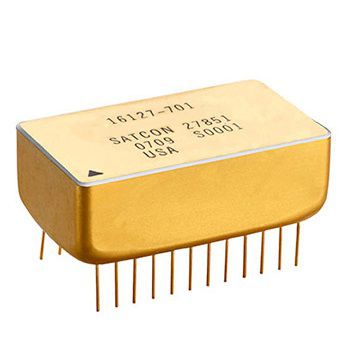

Oscilador TCXO 9960

electrónicoenchufablede bajo nivel de ruido de fase

La serie 9960 de Microsemi de TCXO utiliza diseños probados y construcción híbrida para minimizar la variación de frecuencia sobre la temperatura en aplicaciones espaciales que requieren un tamaño, peso y potencia mínimos. El TCXO híbrido 9960 con calificación espacial es una solución ideal para aplicaciones espaciales que requieren una referencia de frecuencia de alto rendimiento en un paquete pequeño. La unidad es capaz de funcionar con frecuencia fija o con control de voltaje. Corrección de temperatura incorporada para mejorar el rendimiento La serie 9960 utiliza cristales de corte AT de 3º o 5º sobretono en una configuración Colpitts con circuitos de multiplicación opcionales y amplificador de salida o etapas de excitación. Los cristales de precisión están contenidos dentro de paquetes herméticos o sellados al vacío alojados dentro del paquete de circuito híbrido, lo que resulta en la menor desviación de frecuencia posible al final de la vida útil. La compensación se logra mediante la caracterización de los cristales individuales sobre la temperatura y la incorporación de componentes específicos para compensar el efecto de los cambios de temperatura. Fabricación de Especificaciones Mil Los diseños de la serie 9960 se basan en la herencia de 35 años de Microsemi de técnicas de diseño y fabricación que han demostrado su fiabilidad en numerosas aplicaciones espaciales. Se fabrican en una instalación MIL-PRF-38534 clase K en una sala limpia clase 100.000 que garantiza la máxima fiabilidad. Características principales Estabilidad de la temperatura mejor que ±1 ppm Frecuencia de salida de 10 MHz a 225 MHz Certificado MIL-PRF-38534 Clase H o K Elija entre frecuencia fija o tensión controlada Bajo envejecimiento y ruido de fase Endurecido a la radiación Resistente al medio ambiente
