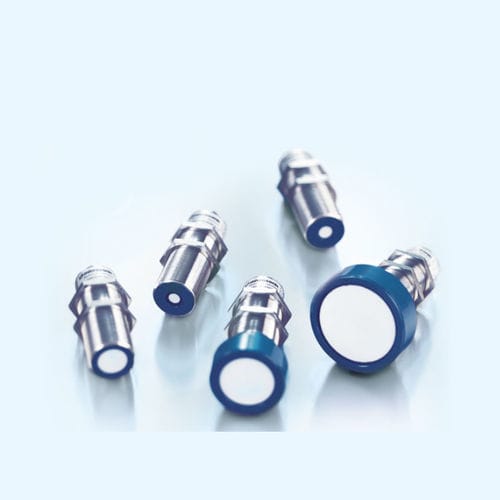

Sensor de distancia cilíndrico wms series

por ultrasonidosconector M12IP65

Los sensores wms están diseñados para su funcionamiento en controles por microprocesador con análisis de señal por parte del cliente. Características principales Entrada de trigger para el control del emisor ultrasónico Salida de eco para el análisis dentro del dispositivo de control por parte del cliente Aspectos básicos 1 salida de eco con un máximo de 10 mA de carga Resolución de 0,36 mm Tensión de trabajo 10–30 V Déscripción Los sensores wms requieren una unidad de postconexión del tipo wms para funcionar, o un control y evaluación de señal específica del cliente. Una alternativa económica a un sensor compacto siempre es ofrecida por el sensor wms cuando este último puede ser controlado directamente por el cliente. En general, se necesita un control por microprocesador. Por la entrada de señal "Emisor" del sensor wms se efectúa la emisión de un impulso ultrasónico. Para ello, una salida de tipo "open collector" del cliente trae la entrada de señal brevemente hacia GND. La salida de señal "Eco" emite a continuación todas las señales recibidas en función del tiempo de recorrido como valores de 1 bit (eco si/no). Dependiente del tipo de sensor, esto dura entre 8 y 65 ms. La salida conmuta por impulsos (pnp) y puede ser cargada con 10 mA. El cálculo del valor de distancia y su procesamiento posterior son efectuados por el cliente. Nuestros ingenieros proyectistas le ofrecerán asistencia para integrar un sensor wms en su sistema de control.
