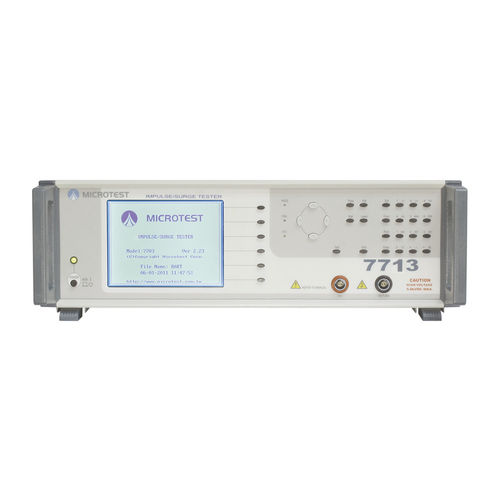

Comprobador de alta tensión 7713

de ondas de choquede bobinasbenchtop

Características ■ Inductancia más baja (0,5uH) ■ Análisis HARM / Análisis HFLT ■ Calibración de alta tensión ■ Tensión de impulso programable ■ Almacenamiento incorporado de 200 conjuntos de forma de onda de prueba ■ Comparación del área total ■ Comparación del área diferencial ■ Comparación de ondas ■ Plana y corona ■ Soporta RS-232, interfaces remotas y de impresora ■ Función de bloqueo de teclas para evitar que los operarios las toquen accidentalmente MICROTEST 7713 es un comprobador de bobinados por impulsos que proporciona salidas de tensión por impulsos de 200V a 10000V. Utiliza formas de onda de atenuación de amortiguación generadas por resonancia L/C para analizar componentes magnéticos en busca de defectos como cortocircuitos entre bobinas o entre capas de alambre de bobinado. Este modelo está diseñado específicamente para productos inversor-transformador y admite el modo de análisis de armónicos/ruido de alta frecuencia. Al amplificar la forma de onda mediante resonancia de alta frecuencia, puede detectar con precisión defectos de aislamiento causados por fugas de alta tensión en las ranuras de las bobinas. El comprobador también ofrece varios modos de comparación, incluida la comparación de área total, la comparación de diferencia de área, la comparación de recuento de corona, la comparación de recuento de fluctuación y la comparación de forma de onda. Estos modos ayudan a identificar y detectar con precisión los productos defectuosos.
