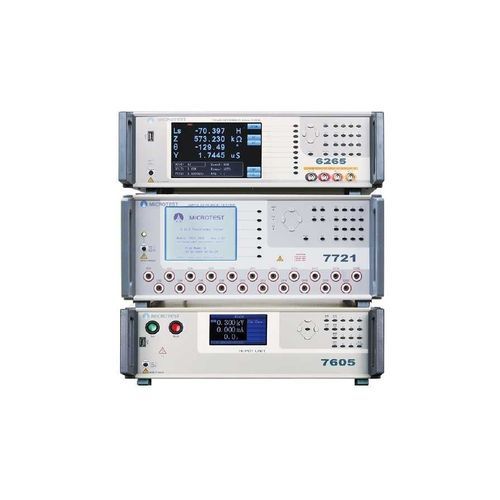

Probador combinado para transformador

frecuenciade rigidez dieléctricade alta tensión

Características ■ Prueba eléctrica de baja tensión ■ Prueba de aislamiento en alta tensión ■ Prueba de impulsos (cortocircuito en capas) ■ 20 Canales ■ Frecuencia de prueba (200k/500k/1MHz) ■ Salida de tensión alterna 5000V ■ Salida de tensión continua 6000V ■ Resistencia de aislamiento 12000MΩ El Sistema de Ensayo Integrado de Transformadores MICROTEST 3 en 1 es una solución completa que combina el ensayo de características eléctricas de baja tensión y el ensayo de conformidad de seguridad/Ensayo de bobinado por impulsos. Ofrece 20 canales de prueba e integra pruebas de baja tensión (incluyendo inductancia, inductancia de fuga, resistencia, capacitancia, etc.) con pruebas de aislamiento de tensión soportada AC/DC (hasta 5000V/6000V). Garantiza un ensayo eficaz y cómodo de los productos transformadores. La prueba de devanado por impulsos utiliza tecnología de prueba de impulsos de alta tensión no destructiva. Analiza la forma de onda de atenuación de amortiguación generada por la resonancia L/C para detectar defectos de cortocircuito entre las bobinas del transformador o las capas de aislamiento. Para medir el valor de inductancia de un transformador, puede utilizar un medidor de LCR, que ofrece frecuencias de prueba seleccionables que incluyen 200 kHz, 500 kHz y 1 MHz. Es compatible con un software que permite la conexión a un PC, lo que posibilita el almacenamiento de los datos de las pruebas.
