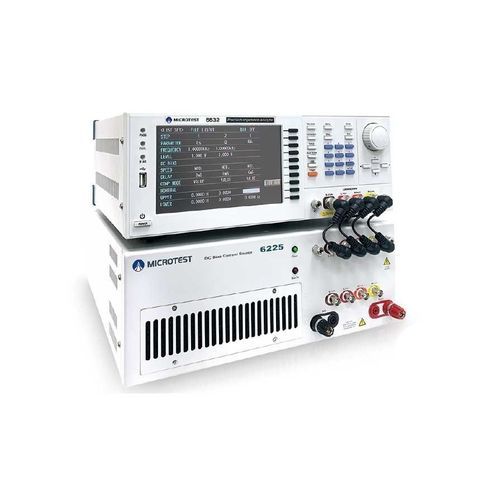

Probador combinado frecuencia 6632+ Series

de impulsión de corrientede bobinasbenchtop

Características ■ Análisis de barrido gráfico de corriente y frecuencia ■ Respuesta en frecuencia 100Hz-30MHz /10MHz/3MHz ■ Salida de corriente de polarización CC Máx.320A/120A/60A/20A ■ Función de medición de DCR ■ Incorpora la Permeabilidad-μr ■ Salida de potencia máxima consecutiva a largo plazo ■ Control directo de interfaces del Manejador a través del Analizador de Impedancia ■ Soporta el modo de medidor y el modo de lista, el modo de barrido El sistema de prueba de fuente de polarización de CC combina el analizador de impedancia 6632 con una fuente de polarización de CC.Este sistema es capaz de analizar las características de saturación de inductores, bobinas, ferritas y núcleos magnéticos. Además, proporciona pruebas de permeabilidad relativa (μr) para analizar las propiedades clave de los materiales magnéticos. El sistema admite análisis de barrido de corriente de saturación magnética y de corriente de aumento de temperatura, lo que proporciona a los ingenieros de investigación y desarrollo variaciones rápidas y precisas de las curvas de corriente. Cuando se integra en una línea de producción, ofrece la opción de modo amperímetro o modo multipaso. Los resultados de las mediciones se muestran numéricamente y el sistema admite conectividad a PC para almacenar los datos de las pruebas y realizar análisis de informes.
