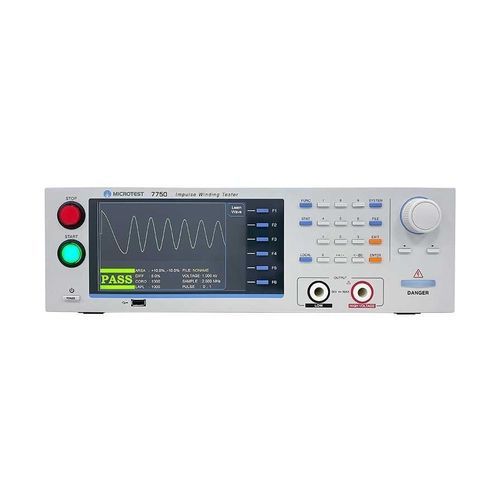

Comprobador de alta tensión 7750 Series

de impulsión de tensiónde comparaciónpara devanado del estator

Características ■ Inductancia más baja (≥0,1μH) ■ Calibración de alta tensión ■ Tensión de impulso programable ■ Alta frecuencia de muestreo de prueba de impulsos de 200MHz/9bit ■ Comparación del área total ■ Comparación del área diferencial ■ Comparación de corona ■ Comparación LAPLACIANA ■ Función de compensación de tensión La serie MICROTEST 7750 es un avanzado comprobador de bobinados por impulsos con una pantalla de visualización en color más rápida. Proporciona salidas de tensión de impulso de 1200V/5200V/10000V y utiliza tecnología de muestreo de alta velocidad a 200MHz/9 bits. Ofrece varios modos de comparación, como área total, diferencia de área, recuento de coronas, recuento de fluctuaciones, diferenciación de segundo orden y comparación de formas de onda. Con una velocidad de prueba de hasta 10 veces por segundo, es ideal para líneas de producción de alta velocidad. Para probar componentes pequeños, la cámara 7750-1S opcional se suministra con el dispositivo de prueba de componentes SMD de cuatro hilos FX-IM0001. Dispone de compensación de tensión para minimizar los errores de tensión causados por el cableado y la inductancia equivalente, lo que garantiza un control de calidad preciso de los productos con inductancia pequeña.
