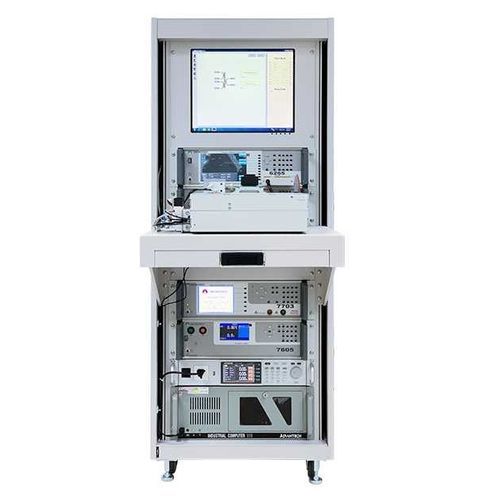

Probador combinado para transformador ATP-9560

de rigidez dieléctricade alta tensiónde resistencia de aislamiento

Características ■ Prueba eléctrica de baja tensión ■ Prueba de aislamiento en alta tensión ■ Prueba de impulsos (cortocircuito en capas) ■ 21 Canales ■ Frecuencia de prueba (200k/500k/1MHz) ■ Salida de tensión alterna 5000V ■ Salida de tensión continua 6000V ■ Resistencia de aislamiento 12000MΩ ■ Corriente de excitación /Tensión en circuito abierto /La potencia en vacío El Sistema Integrado de Ensayo de Transformadores MICROTEST 9560 es un completo sistema de medida que integra características eléctricas de baja tensión y ensayos de conformidad de seguridad en una única plataforma. Controlado por un PC, proporciona 20 canales de prueba. El sistema integra una fuente de CA para pruebas dinámicas de transformadores (tensión en circuito abierto, corriente de excitación, potencia en vacío) y mide el valor de inductancia de los transformadores. El medidor LCR opcional ofrece frecuencias de prueba de 200 kHz, 500 kHz y 1 MHz. El sistema de pruebas 9560 combina pruebas de baja tensión para transformadores con pruebas de aislamiento de resistencia CA/CC y pruebas de cortocircuito entre capas. Las pruebas de baja tensión incluyen parámetros como el valor de inductancia, la inductancia de fuga, la resistencia de CC, la resistencia de CA, el factor de calidad, el valor de capacitancia, la relación de vueltas y comprobaciones de terminales cortocircuitados. Las pruebas de conformidad de seguridad ofrecen una tensión de resistencia de CA de hasta 5000 V, una tensión de resistencia de CC de hasta 6000 V y una impedancia de aislamiento máxima de 12000 MΩ. La prueba de cortocircuito entre capas utiliza tecnología de prueba de impulsos de alta tensión no destructiva. Analiza la forma de onda de atenuación de amortiguación generada por la resonancia L/C para detectar defectos de cortocircuito entre las bobinas del transformador o las capas de aislamiento.
