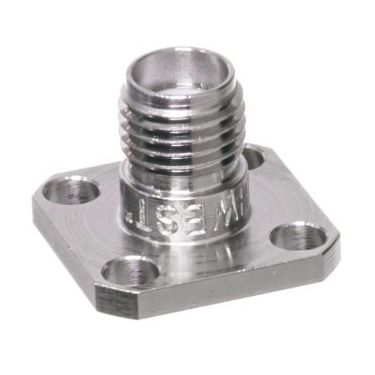

Conector SMA 212-500SF series

RFcoaxialjack

El SuperSMA de Southwest Microwave es un conector SMA de servicio de campo de alto rendimiento. SuperSMA utiliza la interfaz dieléctrica básica de PTFE (SMA verdadero) y presenta un modo libre de VSWR bajo hasta 27 GHz y menos de -100 dB de fuga de RF. La gruesa pared exterior del conductor proporciona una gran durabilidad para garantizar la fiabilidad en acoplamientos repetidos, mejorando el rendimiento de los componentes. La interfaz SuperSMA cumple la norma MIL-STD-348. Accesorios disponibles: Pasador de lanzamiento y dieléctrico Clavija de lanzamiento/Tab Pasador de lanzamiento y dieléctrico Eléctrico: Sin modos a 27,0 GHz Baja VSWR: DC a 18.0 GHz...1.10:1 max 18.0 a 27,0 GHz...1,15:1 máx Baja fuga -(120 - fGHz) dB máx Baja pérdida de inserción Materiales/Construcción: Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967 Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488 Dieléctrico: Fluorocarbono PTFE virgen según ASTM D1710 Captura de contacto central: Ultem 1000 de alta temperatura según ASTM D5205 Interfaz del conector: Según MIL-STD-348, Figs. 310-1 y 310-2 Anillo metálico de puesta a tierra elevado para un contacto metal-metal de 360
