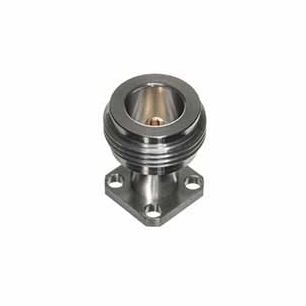

Conector tipo N 312-14SF

RFcoaxialjack

Serie Tipo N Género Hembra Diámetro del pasador admitido .036 Cierre hermético disponible NO Frecuencia (GHz) 18 Montaje brida de 4 agujeros Tamaño de la brida .500 SQ Diámetro del agujero de la brida 0.102 Accesorios disponibles: -Pasador de lanzamiento y dieléctrico -Pasador de lanzamiento/Tab -Pasador de lanzamiento/Tab y dieléctrico Eléctricos: -Prueba de modo libre hasta 18,0 GHz -Bajo VSWR: oDC a 18.0 GHz .........1.15:1 max -Baja pérdida de RF _< -100 dB -Baja pérdida de inserción Materiales/Construcción: -Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967 -Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488 -Dieléctrico: Fluorocarbono PTFE virgen según ASTM D1710 -Captura de contacto central: Ultem 1000 de alta temperatura según ASTM D5205 -Interfaz del conector: Según MIL-STD-348, Figs. 304-1 y 304-2 -Anillo metálico de puesta a tierra elevado para un contacto de 360° entre metales
