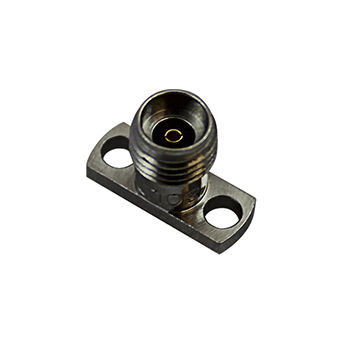

Conector tipo K 1014-07SF

RFcoaxialjack

Sexo Mujer Diámetro del pasador admitido .009 Cierre hermético disponible SÍ Frecuencia (GHz) 18, 27, 36, 40 Montaje brida de 2 orificios Tamaño de la brida .500 L Diámetro del agujero de la brida 0.102 Herramientas, taladro en C T-1491-1 Herramientas, Soldadura T-1412-15 Accesorios disponibles: -Pasador de lanzamiento y dieléctrico -Clavija de lanzamiento/Tab -Pasador de lanzamiento/Tab y dieléctrico Eléctricos: -Sin modos hasta 40,0 GHz -Baja VSWR oDC a 18,0 GHz001,10:1 máx o18,0 a 40,0 GHz001,15:1 máx -Baja pérdida de RF _< -100 dB -Baja pérdida de inserción Materiales/Construcción: -Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967 -Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488 -Captura de contacto central: Captura rígida de dos cordones con Ultem 1000, según ASTM D5205 y KEL-F según ASTM D1430 -Interfaz del conector: Según MIL-STD-348, Figs. 323-1 y 323-2 -Anillo metálico de puesta a tierra elevado para un contacto de 360° entre metales
