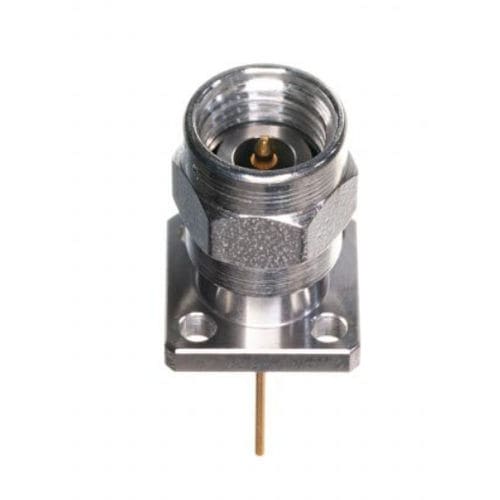

Conector tipo K 1011-16SFRFcoaxialcuadrado
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- RF
- Formato
- coaxial, tipo K
- Forma
- cuadrado, hexagonal
- Tipo de conexión
- macho, con brida, atornillable
- Material
- de acero
- Usos
- para enchufe, para sonda
- Impedancia
50 Ohm
- Temperatura de funcionamiento
Máx.: 135 °C
(275 °F)Mín.: -55 °C
(-67 °F)
Descripción
Sexo
Hombre
Diámetro / Longitud de la sonda
.025 / .430
Frecuencia (GHz)
18, 27, 36, 40
Montaje
brida de 4 orificios
Tamaño de la brida
.375 SQ
Diámetro del agujero de la brida
0.067
Estilo
Guía de ondas
Accesorios disponibles:
-Clavija de lanzamiento y dieléctrico
-Clavija de lanzamiento/Tab
-Pasador de lanzamiento/Tab y dieléctrico
Eléctricos:
-Sin modos hasta 40,0 GHz
-Baja VSWR
oDC a 18,0 GHz001,10:1 máx
o18,0 a 40,0 GHz001,15:1 máx
-Baja pérdida de RF _< -100 dB
-Baja pérdida de inserción
Materiales/Construcción:
-Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967
-Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488
-Captura de contacto central: Captura rígida de dos cordones con Ultem 1000, según ASTM D5205 y KEL-F según ASTM D1430
-Interfaz del conector: Según MIL-STD-348, Figs. 323-1 y 323-2
-Anillo metálico de puesta a tierra elevado para un contacto de 360° entre metales
---
