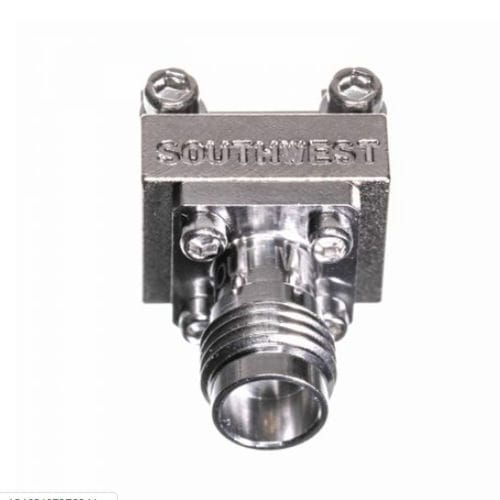

Conector RF 1892-03A-6

coaxialjackrectangular

Los conectores End Launch de alto rendimiento de Southwest Microwave están diseñados para proporcionar una baja VSWR, respuesta de banda ancha sin modos hasta 110 GHz para placas de circuito impreso de una o varias capas en las que la señal de alta frecuencia se encuentra en la capa superior. Disponibles en SMA (27 GHz), 2,92 mm (K) (40 GHz), 2,40 mm (50 GHz), 1,85 mm (V), (67 GHz) y 1,0 mm (W) (110 GHz). Opciones macho y hembra junto con pasamuros de cuerpo estrecho y mamparo. Mecanismo de sujeción único que admite placas de hasta 7,62 mm de grosor. Robusto, reutilizable y reparable. Las múltiples configuraciones de lanzamiento proporcionan la mejor adaptación posible al diseño del circuito. Funciona en diseños microstrip y de guía de ondas coplanares conectada a tierra (GCPW). Placas de prueba de microstrip y GCPW disponibles. La soldadura de la patilla a la traza de señal es opcional. Asistencia en el diseño: Disposición de la placa de circuito impreso y recomendación del número de pieza del conector modelos 3D para el diseño mecánico Modelos HFSS (versión 18.0 o posterior) para simulaciones EM previa solicitud y disponibilidad Género Hembra Frecuencia (GHz) 18, 27, 36, 40, 50, 67 Estilo Bloque estándar (.500) Diámetros pasador/ dieléctrico .007/.0390 Espesor de PCB Hasta .100
