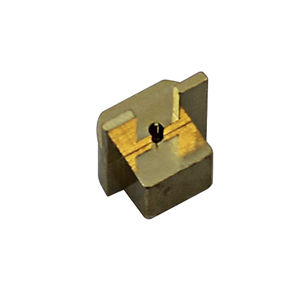

Conector de tarjeta a tarjeta 55056-001J

de datosSMTPCB

Las soluciones placa a placa SuperMini optimizan el rendimiento de la interconexión para aplicaciones de apilamiento placa a placa. Las balas disponibles permiten un espaciado entre placas de hasta 3 mm, lo que garantiza la fiabilidad de la línea de transmisión en placas de circuito impreso muy apiladas. La baja fuerza de inserción permite aumentar la densidad de interconexiones por placa. El diseño exclusivo de los conectores permite ciclos de acoplamiento y desacoplamiento prolongados. Género Hembra Tipo de producto Receptáculo de lanzamiento final, paso liso Frecuencia (GHz) 18, 27, 36, 40, 50, 67 Montaje SMT Lanzamiento del circuito Microstrip/GCPW Tipo de perforación Liso ELÉCTRICO Modo libre hasta 67 GHz Impedancia nominal: VSWR: 1.13:1 Max (1/2 Dispositivo Bajo Prueba: Receptáculos de PCB acoplados, balas y conjuntos de cables de prueba) Baja pérdida de inserción Fuerza de acoplamiento/desacoplamiento: Agujero liso: 6 oz / 6 oz, Detent: 9 oz / 12 oz (típ.) Cumple la norma MIL-PRF-39102 de resistencia a la corrosión, las vibraciones, los choques mecánicos y los choques térmicos.
