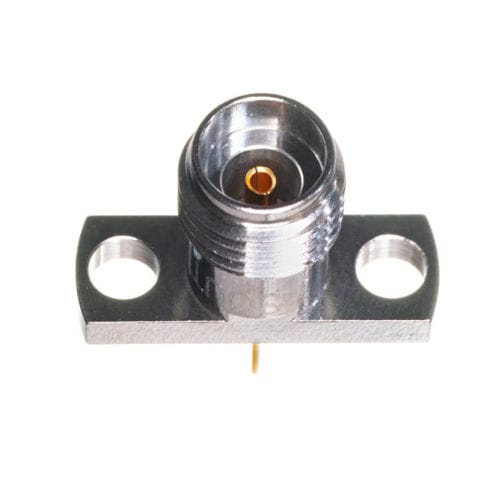

Conector para sonda 1014-27SFRFcoaxialjack
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- RF
- Formato
- coaxial, jack, tipo K
- Forma
- rectangular
- Tipo de conexión
- hembra, con brida, de tornillo
- Usos
- para sonda
- Impedancia
50 Ohm
- Temperatura de funcionamiento
Mín.: -55 °C
(-67 °F)Máx.: 135 °C
(275 °F)
Descripción
Sexo
Mujer
Diámetro / Longitud de la sonda
.015 / .230
Frecuencia (GHz)
18, 27, 36, 40
Montaje
brida de 2 orificios
Tamaño de la brida
.550 L
Diámetro del agujero de la brida
0.102
Estilo
Guía de ondas
Accesorios disponibles:
- Pasador de lanzamiento y dieléctrico
- Clavija de lanzamiento/Tab
- Clavija de lanzamiento y dieléctrico
Eléctrico:
- Sin modos a 40,0 GHz
- Baja VSWR
DC a 18.0 GHz001.10:1 max
18.0 a 40,0 GHz ............15:1 máx
- Baja fuga de RF _< -100 dB
- Baja pérdida de inserción
Materiales/Construcción:
- Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967
- Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488
- Captura de contacto central: Captura rígida de dos cordones con Ultem 1000, según ASTM D5205 y KEL-F según ASTM D1430
- Interfaz del conector: Según MIL-STD-348, Figs. 323-1 y 323-2
- Anillo metálico de puesta a tierra elevado para un contacto metal-metal de 360
---
