Conector para sonda 1012-23SF
RFcoaxialjack

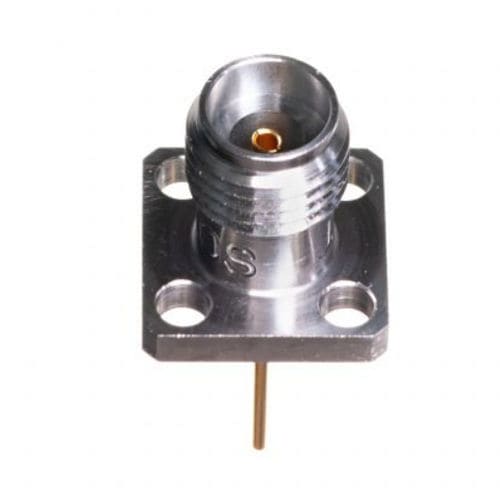

Conector para sonda - 1012-23SF - Microwave Product Divison - RF / coaxial / jack
Conector para sonda - 1012-23SF - Microwave Product Divison - RF / coaxial / jack
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
RF
Formato
coaxial, jack, tipo K
Forma
cuadrado
Tipo de conexión
hembra, con brida, de tornillo
Usos
para sonda
Impedancia

50 Ohm

Temperatura de funcionamiento

Mín.: -55 °C
(-67 °F)

Máx.: 135 °C
(275 °F)

Descripción

Sexo Mujer Diámetro / Longitud de la sonda .025 / .430 Frecuencia (GHz) 18, 27, 36, 40 Montaje brida de 4 orificios Tamaño de la brida .375 SQ Diámetro del agujero de la brida 0.067 Estilo Guía de ondas Accesorios disponibles: - Pasador de lanzamiento y dieléctrico - Clavija de lanzamiento/Tab - Pasador de lanzamiento y dieléctrico Eléctrico: - Sin modos a 40,0 GHz - Baja VSWR DC a 18.0 GHz001.10:1 max 18.0 a 40,0 GHz ............15:1 máx - Baja fuga de RF _< -100 dB - Baja pérdida de inserción Materiales/Construcción: - Carcasa: Acero, aleación CRES UNS S30300 según ASTM A582, pasivado según ASTM A967 - Contacto: Cobre berilio (BeCu), UNS C17300 según ASTM B196, chapado en oro según MIL-G-45204 o ASTM B488 - Captura de contacto central: Captura rígida de dos cordones con Ultem 1000, según ASTM D5205 y KEL-F según ASTM D1430 - Interfaz del conector: Según MIL-STD-348, Figs. 323-1 y 323-2 - Anillo metálico de puesta a tierra elevado para un contacto metal-metal de 360

---

Traducción automática  (ver el original en inglés)
