Volteador-volcador eléctrico

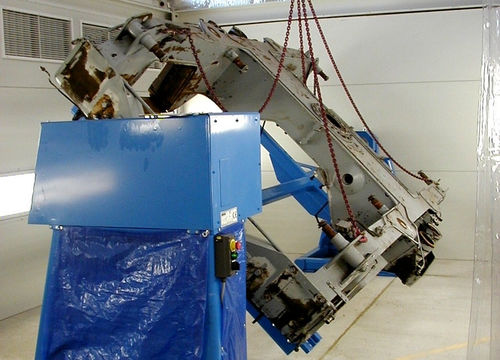

Los distintos tipos de bogies se sujetan a estos dispositivos basculantes personalizados y durante el proceso de pintado se inclinan ± 45°. Este dispositivo se acciona hidráulicamente. Las posiciones de parada están protegidas por enclavamiento mecánico incluso en caso de daños en las tuberías. Este dispositivo basculante específico para cada aplicación también se utiliza para tareas de mantenimiento, limpieza, reparación y revisión. Estructura del dispositivo basculante (o de giro) El dispositivo basculante consta lateralmente de dos bloques de cojinetes, entre los cuales hay un bastidor de montaje. En el bastidor de montaje hay 4 dispositivos de sujeción sobre los que se monta el bogie. El dispositivo se fija al suelo. Un bloque de cojinetes contiene un accionamiento generosamente dimensionado para hacer frente a los centros de gravedad de los bogies que pueden no estar situados en el eje de rotación. El lado de accionamiento está protegido por una cubierta protectora montada. El bloque de cojinetes opuesto puede desplazarse y bloquearse sobre raíles para compensar las diferentes longitudes de los bogies. El armario de control eléctrico y la unidad hidráulica con la tecnología de válvulas adjunta están situados en un bastidor fuera de la cabina de pulverización. Procedimiento/ Función Para introducir el bogie en el dispositivo basculante se necesita un polipasto adecuado y 4 suspensiones de cable. Después de posicionar exactamente el bastidor del bogie en los 4 dispositivos de sujeción, se fija el bastidor mediante garras de sujeción. El proceso de inclinación se inicia extendiendo o retrayendo un cilindro hidráulico. Cuando la posición de inclinación cambia a la dirección deseada, se libera el bloqueo y comienza el proceso de inclinación. Cuando el bogie se encuentra en la posición deseada, se produce el bloqueo.
