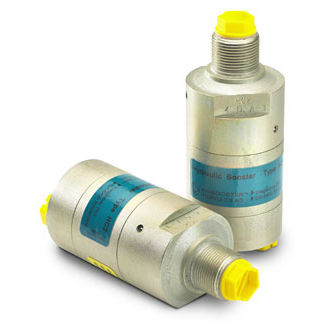

Minisobrepresor oscilante HC2

de aceite

Descripción El HC2 es una unidad compacta que pesa sólo 1,0 kg. Es ideal para su uso en una variedad de aplicaciones donde se requiere construir y mantener una alta presión El HC2 eleva la presión de suministro a una presión de salida más alta y compensa automáticamente el consumo de aceite para mantener la presión alta. El ajuste de la presión de salida se realiza variando la presión suministrada. Funciones El funcionamiento básico se ilustra en el diagrama de funciones. El aceite es alimentado a través de la válvula direccional CV hacia el puerto de entrada, fluyendo libremente a través de las válvulas de retención KV1, KV2 y DV hacia el lado de alta presión H. En esta condición se logra el máximo flujo a través del elevador de presión dando una función de avance rápido. Cuando se alcanza la presión de la bomba en el lado de alta presión H, las válvulas KV1, KV2 y DV se cierran. La presión final se alcanza con el grupo de bombeo oscilante OP. La unidad se detendrá automáticamente cuando se alcance la presión final en el lado de alta presión H. Si existe una caída de presión en el lado de alta presión debido al consumo o a fugas, la válvula OP funcionará automáticamente para mantener la presión final.
